Helm 从入门到实践

一、概述

Helm 是 Kubernetes 的软件包管理工具。本文需要读者对 Docker、Kubernetes 等相关知识有一定的了解。 本文将介绍 Helm 中的相关概念和基本工作原理,并通过一些简单的示例来演示如何使用Helm来安装、升级、回滚一个 Kubernetes 应用。

Helm 是什么??

Helm 是 Kubernetes 的包管理器。包管理器类似于我们在 Ubuntu 中使用的apt、Centos中使用的yum 或者Python中的 pip 一样,能快速查找、下载和安装软件包。Helm 由客户端组件 helm 和服务端组件 Tiller 组成, 能够将一组K8S资源打包统一管理, 是查找、共享和使用为Kubernetes构建的软件的最佳方式。

Helm 解决了什么痛点?

在 Kubernetes中部署一个可以使用的应用,需要涉及到很多的 Kubernetes 资源的共同协作。比如你安装一个 WordPress 博客,用到了一些 Kubernetes (下面全部简称k8s)的一些资源对象,包括 Deployment 用于部署应用、Service 提供服务发现、Secret 配置 WordPress 的用户名和密码,可能还需要 pv 和 pvc 来提供持久化服务。并且 WordPress 数据是存储在mariadb里面的,所以需要 mariadb 启动就绪后才能启动 WordPress。这些 k8s 资源过于分散,不方便进行管理,直接通过 kubectl 来管理一个应用,你会发现这十分蛋疼。
所以总结以上,我们在 k8s 中部署一个应用,通常面临以下几个问题:

  • 如何统一管理、配置和更新这些分散的 k8s 的应用资源文件
  • 如何分发和复用一套应用模板
  • 如何将应用的一系列资源当做一个软件包管理

Helm 相关组件及概念

Helm 包含两个组件,分别是 helm 客户端 和 Tiller 服务器:

  • helm 是一个命令行工具,用于本地开发及管理chart,chart仓库管理等
  • Tiller 是 Helm 的服务端。Tiller 负责接收 Helm 的请求,与 k8s 的 apiserver 交互,根据chart 来生成一个 release 并管理 release
  • chart Helm的打包格式叫做chart,所谓chart就是一系列文件, 它描述了一组相关的 k8s 集群资源
  • release 使用 helm install 命令在 Kubernetes 集群中部署的 Chart 称为 Release
  • Repoistory Helm chart 的仓库,Helm 客户端通过 HTTP 协议来访问存储库中 chart 的索引文件和压缩包

Helm 原理

下面两张图描述了 Helm 的几个关键组件 Helm(客户端)、Tiller(服务器)、Repository(Chart 软件仓库)、Chart(软件包)之间的关系以及它们之间如何通信

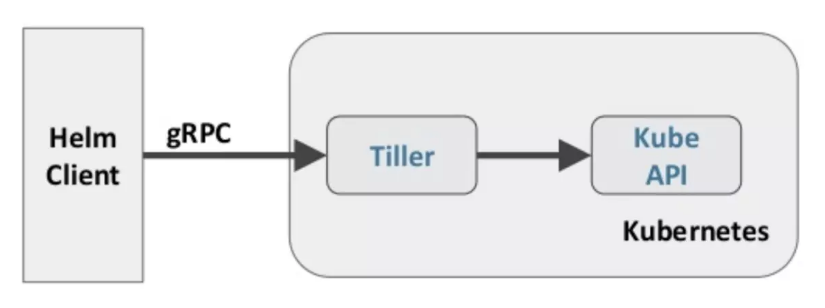

helm 组件通信

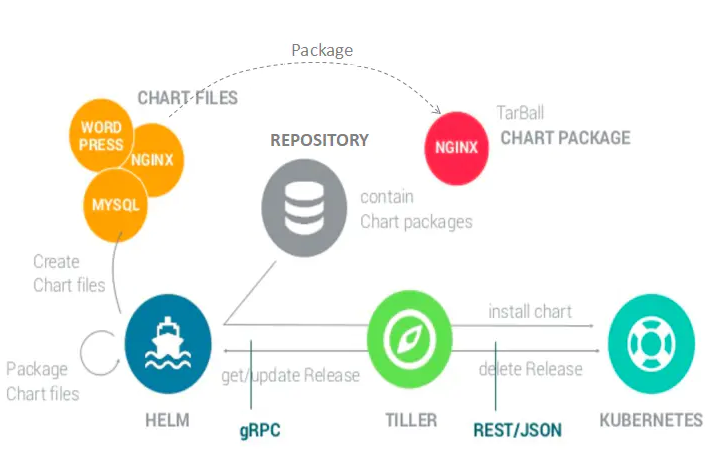

helm 架构



创建release

  • helm 客户端从指定的目录或本地tar文件或远程repo仓库解析出chart的结构信息
  • helm 客户端指定的 chart 结构和 values 信息通过 gRPC 传递给 Tiller
  • Tiller 服务端根据 chart 和 values 生成一个 release
  • Tiller 将install release请求直接传递给 kube-apiserver

删除release

  • helm 客户端从指定的目录或本地tar文件或远程repo仓库解析出chart的结构信息
  • helm 客户端指定的 chart 结构和 values 信息通过 gRPC 传递给 Tiller
  • Tiller 服务端根据 chart 和 values 生成一个 release
  • Tiller 将delete release请求直接传递给 kube-apiserver

更新release

  • helm 客户端将需要更新的 chart 的 release 名称 chart 结构和 value 信息传给 Tiller
  • Tiller 将收到的信息生成新的 release,并同时更新这个 release 的 history
  • Tiller 将新的 release 传递给 kube-apiserver 进行更新

chart 的基本结构

Helm的打包格式叫做chart,所谓chart就是一系列文件, 它描述了一组相关的 k8s 集群资源。Chart中的文件安装特定的目录结构组织, 最简单的chart 目录如下所示:

./
├── charts
├── Chart.yaml
├── templates
│   ├── deployment.yaml
│   ├── _helpers.tpl
│   ├── ingress.yaml
│   ├── NOTES.txt
│   ├── serviceaccount.yaml
│   ├── service.yaml
│   └── tests
│       └── test-connection.yaml
└── values.yaml



  • charts 目录存放依赖的chart
  • Chart.yaml 包含Chart的基本信息,包括chart版本,名称等
  • templates 目录下存放应用一系列 k8s 资源的 yaml 模板
  • _helpers.tpl 此文件中定义一些可重用的模板片断,此文件中的定义在任何资源定义模板中可用
  • NOTES.txt 介绍chart 部署后的帮助信息,如何使用chart等
  • values.yaml 包含了必要的值定义(默认值), 用于存储 templates 目录中模板文件中用到变量的值

二、安装Helm

环境说明

系统k8s版本dockerip主机名配置网络驱动
centos 7.61.18.119.03.5192.168.128.130k8s-master2核4Gflannel
centos 7.61.18.119.03.5192.168.128.131k8s-node012核4Gflannel
centos 7.61.18.119.03.5192.168.128.132k8s-node022核4Gflannel









安装Helm

Helm 提供了几种安装方式,本文提供两种安装方式,想要查看更多安装方式,请阅读 Helm 的官方文档

目前最新稳定版为:2.16.6

通过 Helm 的 github 项目下找到你想要的 Helm 版本的二进制,然后通过手动安装方式一样安装即可

wget https://get.helm.sh/helm-v2.16.6-linux-amd64.tar.gz
tar zxvf helm-v2.16.6-linux-amd64.tar.gz -C /usr/src/
cp /usr/src/linux-amd64/helm /usr/local/bin/

安装 Tiller

由于默认使用 “https://kubernetes-charts.storage.googleapis.com” 作为缺省的 stable repository 的地址,但由于国内有一张无形的墙的存在,googleapis.com 是不能访问的。可以使用阿里云的源来配置
helm init --upgrade -i registry.cn-hangzhou.aliyuncs.com/google_containers/tiller:v2.16.6  --stable-repo-url https://kubernetes.oss-cn-hangzhou.aliyuncs.com/charts



执行上面命令后,可以通过 kubectl get po -n kube-system 来查看 tiller 的安装情况。

由于 kubernetes 从1.6 版本开始加入了 RBAC 授权。当前的 Tiller 没有定义用于授权的 ServiceAccount, 访问 API Server 时会被拒绝,需要给 Tiller 加入授权。

创建 Kubernetes 的服务帐号和绑定角色

# kubectl create serviceaccount --namespace kube-system tiller
serviceaccount/tiller created

# kubectl create clusterrolebinding tiller-cluster-rule --clusterrole=cluster-admin --serviceaccount=kube-system:tiller
clusterrolebinding.rbac.authorization.k8s.io/tiller-cluster-rule created



给 Tiller 的 deployments 添加刚才创建的 ServiceAccount

# kubectl patch deploy --namespace kube-system tiller-deploy -p '{"spec":{"template":{"spec":{"serviceAccount":"tiller"}}}}'
deployment.apps/tiller-deploy patched

查看 Tiller deployments 资源是否绑定 ServiceAccount

# kubectl get deploy -n kube-system tiller-deploy -o yaml | grep serviceAccount
            f:serviceAccount: {}
            f:serviceAccountName: {}
      serviceAccount: tiller
      serviceAccountName: tiller



查看 Tiller 是否安装成功

# helm version
Client: &version.Version{SemVer:"v2.16.6", GitCommit:"dd2e5695da88625b190e6b22e9542550ab503a47", GitTreeState:"clean"}
Server: &version.Version{SemVer:"v2.16.6", GitCommit:"dd2e5695da88625b190e6b22e9542550ab503a47", GitTreeState:"clean"}
安装成功后,即可使用 helm install xxx 来安装 helm 应用。
如果需要删除 Tiller,可以通过 kubectl delete deployment tiller-deploy --namespace kube-system 来删除 Tiller 的 deployment 或者使用 helm reset 来删除。

三、使用 Helm 操作 Chart

这一节将介绍如何使用 helm 来操作 chart,包括创建、删除、打包、安装等使用。

先介绍一下 Helm 的核心命令:

helm create

创建一个 Chart 模板

# helm create test
Creating test



helm package

打包一个 Chart 模板
# helm package test
Successfully packaged chart and saved it to: /root/test-0.1.0.tgz



helm search

查找可用的 Chart 模板

# helm search nginx
NAME                       CHART VERSION    APP VERSION    DESCRIPTION
stable/nginx-ingress       0.9.5            0.10.2         An nginx Ingress controller that uses ConfigMap to store ...
stable/nginx-lego          0.3.1                           Chart for nginx-ingress-controller and kube-lego
stable/gcloud-endpoints    0.1.0                           Develop, deploy, protect and monitor your APIs with Googl...



helm inspect

查看指定 Chart 的基本信息

# helm inspect test
apiVersion: v1
appVersion: "1.0"
description: A Helm chart for Kubernetes
name: test
version: 0.1.0
...



四、Chart 模板示例

Chart 文件结构

wordpress
├── charts
├── Chart.yaml
├── README.md
├── requirements.lock
├── requirements.yaml
├── templates
│   ├── deployment.yaml
│   ├── externaldb-secrets.yaml
│   ├── _helpers.tpl
│   ├── ingress.yaml
│   ├── NOTES.txt
│   ├── pvc.yaml
│   ├── secrets.yaml
│   ├── svc.yaml
│   └── tls-secrets.yaml
└── values.yaml

一个 wordpress chart 如上(去除部分 test 和 charts 依赖), 基本结构由以下几个部分组成:

  • charts 存放子Chart (Subchart) 的定义,Subchart 指的是当前 Chart 依赖的 Chart , 在 requirements.yaml 中定义
  • Chart.yaml 包含 Chart 信息的 YAML 文件, 包括 Chart 的版本、名称等,在 DCE Helm 插件中还包含 Chart 的 团队授权 信息 和 是否公开 的信息
  • README.md 可选:Chart 的介绍信息等(该文件对于一个大型 Chart 来说十分重要)
  • Requirements.yaml 可选:列举当前 Chart 的需要依赖的 Chart
  • templates
    • 该目录下存放 Chart 所有的 K8s 资源定义模板,通常不同的资源放在不同的文件中,DCE Helm 插件中自定义模板的 K8s 资源统一放在 all_sources.yaml 文件中
    • _helpers.tpl , 通常这个文件存放可重用的模板片段,该文件中的定义可以在 Chart 其它资源定义模板中使用
    • NOTES.txt,可选:一段简短使用说明的文本文件,用于安装 Release 后提示用户使用
  • values.yaml 当前 Chart 的默认配置的值

编写一个简单的 Chart 示例

本节以构建一个名称为 nginx-test Chart 为示例,来描述一个 chart 必要条件。

# helm create nginx-test
Creating nginx-test



1、Chart.yaml 文件是 一个 chart 必要文件, 该文件可以简单包括以下字段(具体字段请参考Helm官网)

# cat nginx-test/Chart.yaml
apiVersion: v1
appVersion: "1.0"
description: A Helm chart for Kubernetes
name: nginx-test
version: 0.1.0



2、values.yaml 文件是 chart 的必要文件,以 nginx 为示例:

# cat nginx-test/values.yaml
# Default values for nginx-test.
# This is a YAML-formatted file.
# Declare variables to be passed into your templates.

replicaCount: 1
...
从示例中可以看出,values.yaml 中定义了一些当前chart 的一些默认值,用于 templates 下的 K8s 资源 yaml 渲染时填充默认值。
不过需要注意的是,如果使用 helm install 来部署一个 Release , 可以通过下面命令指定一份yaml 文件作为填充值:
helm install --values=myvals.yaml nginx

注意:上面命令不要复制执行,执行会报错的。请根据实际情况执行!!!

3、创建 templates 下的模板文件, 用于生成 Kubernetes 资源清单(manifests) 如下所示:
# cat nginx-test/templates/deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: {{ include "nginx-test.fullname" . }}
  labels:
...

上面定义了 一个 deployments.yaml 和 service.yaml 资源文件,里面使用 {{ }} 符号的是 Go 模板语言的标准。其中可以通过:

  • .Values 对象访问 values.yaml 文件的内容, 前面的dot(.) 表示从顶层命名空间开始,找到 Values 对象(下同)
  • .Release、.Chart 开头的预定义值可用于任何的模板中
  • .Chart 对象用来访问 Chart.yaml 文件的内容
  • .Release 对象是 Helm的内置对象之一, 使用 Helm 安装一个 release 时,由 Tiller 分配 release 的名称
4、命名模板(_helper.tpl) :可以从上面看到有 {{ template "nginx-test.fullname" . }} 定义。该定义由 _helper.tpl 文件定义的字段来实现,比如下面一个 _helper.tpl :
# cat nginx-test/templates/_helpers.tpl
{{/* vim: set filetype=mustache: */}}
{{/*
Expand the name of the chart.
*/}}
...

该模板定义了 "nginx-test.name"、"nginx-test.fullname"、"nginx-test.chart" 等可重用模板部分,当模板引擎读取该文件时,它存储对 nginx-test.name等的引用, 直到调用 template "nginx-test.name" 为止。然后把值渲染到模板中。

注意 {{ template "nginx-test.chart" . }} 后面有个dot(.),这是因为一个已命名的模板(用于创建 define) 被渲染时,它将接收由该 template 调用传入的范围(scope)。没有范围传入,在模板中无法访问任何内容,因此在:

{{- define "nginx-test.chart" -}}
这里面的 .Chart 将无法访问,导致在模板中无法看到内容,因为这里值为空
{{- end -}}

因此在模板中将 范围(scope) 传入即可正常使用:

# cat nginx-test/templates/service.yaml
apiVersion: v1
kind: Service
metadata:
  name: {{ include "nginx-test.fullname" . }}

在末尾传递了 . 这样就可以使用 .Values 或者 .Chart 或其它范围(scope)



5、Chart 依赖(requirements.yaml):比如 WordPress Chart 依赖于 mariadb Chart, 下面是 WordPress 的依赖(requirements.yaml):
dependencies:
- name: mariadb
  version: 5.x.x
  repository: https://kubernetes-charts.storage.googleapis.com/
  condition: mariadb.enabled
  tags:
    - wordpress-database

该文件列举当前 Chart 所有的 依赖(subchart)。有几个字段是必要的:

  • name: 依赖 Chart 的名称(必要)
  • version: 依赖 Chart 的版本号(必要)
  • repository: 依赖 Chart 的存储库完整URL,必须通过 helm repo add 添加 repository(存储库)到本地
