Kafka消费组(consumer group)

资料

一直以来都想写一点关于kafka consumer的东西，特别是关于新版consumer的中文资料很少。最近Kafka社区邮件组已经在讨论是否应该正式使用新版本consumer替换老版本，笔者也觉得时机成熟了，于是写下这篇文章讨论并总结一下新版本consumer的些许设计理念，希望能把consumer这点事说清楚，从而对广大使用者有所帮助。

在开始之前，我想花一点时间先来明确一些概念和术语，这会极大地方便我们下面的讨论。另外请原谅这文章有点长，毕竟要讨论的东西很多，虽然已然删除了很多太过细节的东西。

一、 误区澄清与概念明确

1 Kafka的版本

很多人在Kafka中国社区(替群主做个宣传，QQ号：162272557)提问时的开头经常是这样的：“我使用的kafka版本是2.10/2.11, 现在碰到一个奇怪的问题。。。。” 无意冒犯，但这里的2.10/2.11不是kafka的版本，而是编译kafka的Scala版本。Kafka的server端代码是由Scala语言编写的，目前Scala主流的3个版本分别是2.10、2.11和2.12。实际上Kafka现在每个PULL request都已经自动增加了这三个版本的检查。下图是我的一个PULL request，可以看到这个fix会同时使用3个scala版本做编译检查：

目前广泛使用kafka的版本应该是这三个大版本：0.8.x， 0.9.x和0.10.* 。 这三个版本对于consumer和consumer group来说都有很大的变化，我们后面会详谈。

2 新版本 VS 老版本

“我的kafkaoffsetmonitor为什么无法监控到offset了？”——这是我在Kafka中国社区见到最多的问题，没有之一！实际上，Kafka 0.9开始提供了新版本的consumer及consumer group，位移的管理与保存机制发生了很大的变化——新版本consumer默认将不再保存位移到zookeeper中，而目前kafkaoffsetmonitor还没有应对这种变化(虽然已经有很多人在要求他们改了，详见https://github.com/quantifind/KafkaOffsetMonitor/issues/79)，所以很有可能是因为你使用了新版本的consumer才无法看到的。关于新旧版本，这里统一说明一下：kafka0.9以前的consumer是使用Scala编写的，包名结构是kafka.consumer.*，分为high-level consumer和low-level consumer两种。我们熟知的ConsumerConnector、ZookeeperConsumerConnector以及SimpleConsumer就是这个版本提供的；自0.9版本开始，Kafka提供了java版本的consumer，包名结构是o.a.k.clients.consumer.*，熟知的类包括KafkaConsumer和ConsumerRecord等。新版本的consumer可以单独部署，不再需要依赖server端的代码。

二、消费者组 (Consumer Group)

1 什么是消费者组

其实对于这些基本概念的普及，网上资料实在太多了。我本不应该再画蛇添足了，但为了本文的完整性，我还是要花一些篇幅来重谈consumer group，至少可以说说我的理解。值得一提的是，由于我们今天基本上只探讨consumer group，对于单独的消费者不做过多讨论。

什么是consumer group? 一言以蔽之，consumer group是kafka提供的可扩展且具有容错性的消费者机制。既然是一个组，那么组内必然可以有多个消费者或消费者实例(consumer instance)，它们共享一个公共的ID，即group ID。组内的所有消费者协调在一起来消费订阅主题(subscribed topics)的所有分区(partition)。当然，每个分区只能由同一个消费组内的一个consumer来消费。（网上文章中说到此处各种炫目多彩的图就会紧跟着抛出来，我这里就不画了，请原谅）。个人认为，理解consumer group记住下面这三个特性就好了：

  • consumer group下可以有一个或多个consumer instance，consumer instance可以是一个进程，也可以是一个线程
  • group.id是一个字符串，唯一标识一个consumer group
  • consumer group下订阅的topic下的每个分区只能分配给某个group下的一个consumer(当然该分区还可以被分配给其他group)

2 消费者位置(consumer position)

消费者在消费的过程中需要记录自己消费了多少数据，即消费位置信息。在Kafka中这个位置信息有个专门的术语：位移(offset)。很多消息引擎都把这部分信息保存在服务器端(broker端)。这样做的好处当然是实现简单，但会有三个主要的问题：1. broker从此变成有状态的，会影响伸缩性；2. 需要引入应答机制(acknowledgement)来确认消费成功。3. 由于要保存很多consumer的offset信息，必然引入复杂的数据结构，造成资源浪费。而Kafka选择了不同的方式：每个consumer group保存自己的位移信息，那么只需要简单的一个整数表示位置就够了；同时可以引入checkpoint机制定期持久化，简化了应答机制的实现。

3 位移管理(offset management)

3.1 自动VS手动

Kafka默认是定期帮你自动提交位移的(enable.auto.commit = true)，你当然可以选择手动提交位移实现自己控制。另外kafka会定期把group消费情况保存起来，做成一个offset map，如下图所示：

1

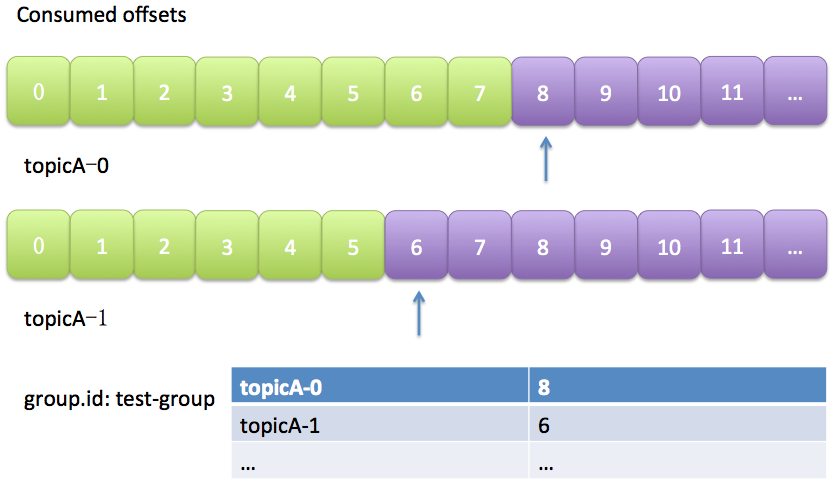

上图中表明了test-group这个组当前的消费情况。

3.2 位移提交

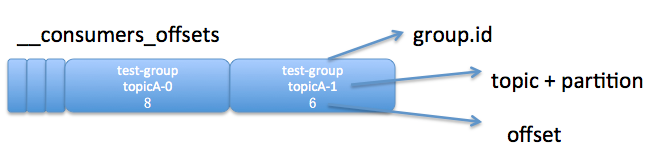

老版本的位移是提交到zookeeper中的，图就不画了，总之目录结构是：/consumers/<group.id>/offsets/<topic>/<partitionId>，但是zookeeper其实并不适合进行大批量的读写操作，尤其是写操作。因此kafka提供了另一种解决方案：增加__consumeroffsets topic，将offset信息写入这个topic，摆脱对zookeeper的依赖(指保存offset这件事情)。__consumer_offsets中的消息保存了每个consumer group某一时刻提交的offset信息。依然以上图中的consumer group为例，格式大概如下：

__consumers_offsets topic配置了compact策略，使得它总是能够保存最新的位移信息，既控制了该topic总体的日志容量，也能实现保存最新offset的目的。compact的具体原理请参见：Log Compaction

至于每个group保存到__consumers_offsets的哪个分区，如何查看的问题请参见这篇文章：Kafka 如何读取offset topic内容 (__consumer_offsets)

4 Rebalance

4.1 什么是rebalance？

rebalance本质上是一种协议，规定了一个consumer group下的所有consumer如何达成一致来分配订阅topic的每个分区。比如某个group下有20个consumer，它订阅了一个具有100个分区的topic。正常情况下，Kafka平均会为每个consumer分配5个分区。这个分配的过程就叫rebalance。

4.2 什么时候rebalance？

这也是经常被提及的一个问题。rebalance的触发条件有三种：

  • 组成员发生变更(新consumer加入组、已有consumer主动离开组或已有consumer崩溃了——这两者的区别后面会谈到)
  • 订阅主题数发生变更——这当然是可能的，如果你使用了正则表达式的方式进行订阅，那么新建匹配正则表达式的topic就会触发rebalance
  • 订阅主题的分区数发生变更

4.3 如何进行组内分区分配？

之前提到了group下的所有consumer都会协调在一起共同参与分配，这是如何完成的？Kafka新版本consumer默认提供了两种分配策略：range和round-robin。当然Kafka采用了可插拔式的分配策略，你可以创建自己的分配器以实现不同的分配策略。实际上，由于目前range和round-robin两种分配器都有一些弊端，Kafka社区已经提出第三种分配器来实现更加公平的分配策略，只是目前还在开发中。我们这里只需要知道consumer group默认已经帮我们把订阅topic的分区分配工作做好了就行了。

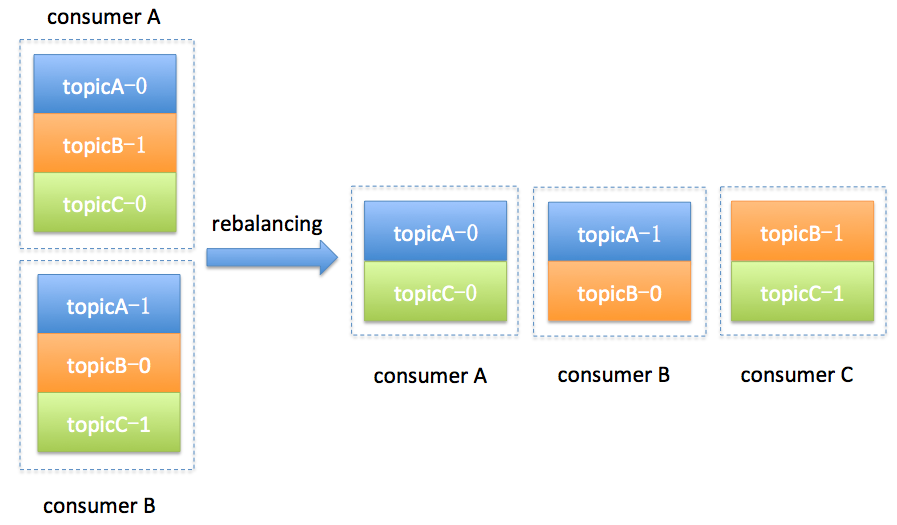

简单举个例子，假设目前某个consumer group下有两个consumer： A和B，当第三个成员加入时，kafka会触发rebalance并根据默认的分配策略重新为A、B和C分配分区，如下图所示：

2

4.4 谁来执行rebalance和consumer group管理？

Kafka提供了一个角色：coordinator来执行对于consumer group的管理。坦率说kafka对于coordinator的设计与修改是一个很长的故事。最新版本的coordinator也与最初的设计有了很大的不同。这里我只想提及两次比较大的改变。

首先是0.8版本的coordinator，那时候的coordinator是依赖zookeeper来实现对于consumer group的管理的。Coordinator监听zookeeper的/consumers/<group>/ids的子节点变化以及/brokers/topics/<topic>数据变化来判断是否需要进行rebalance。group下的每个consumer都自己决定要消费哪些分区，并把自己的决定抢先在zookeeper中的/consumers/<group>/owners/<topic>/<partition>下注册。很明显，这种方案要依赖于zookeeper的帮助，而且每个consumer是单独做决定的，没有那种“大家属于一个组，要协商做事情”的精神。

基于这些潜在的弊端，0.9版本的kafka改进了coordinator的设计，提出了group coordinator——每个consumer group都会被分配一个这样的coordinator用于组管理和位移管理。这个group coordinator比原来承担了更多的责任，比如组成员管理、位移提交保护机制等。当新版本consumer group的第一个consumer启动的时候，它会去和kafka server确定谁是它们组的coordinator。之后该group内的所有成员都会和该coordinator进行协调通信。显而易见，这种coordinator设计不再需要zookeeper了，性能上可以得到很大的提升。后面的所有部分我们都将讨论最新版本的coordinator设计。

4.5 如何确定coordinator？

上面简单讨论了新版coordinator的设计，那么consumer group如何确定自己的coordinator是谁呢？ 简单来说分为两步：

  • 确定consumer group位移信息写入__consumers_offsets的哪个分区。具体计算公式：
    • 　　__consumers_offsets partition# = Math.abs(groupId.hashCode() % groupMetadataTopicPartitionCount)   注意：groupMetadataTopicPartitionCount由offsets.topic.num.partitions指定，默认是50个分区。
  • 该分区leader所在的broker就是被选定的coordinator

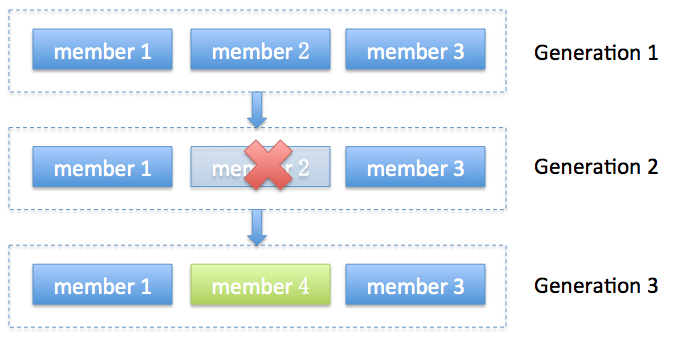

4.6 Rebalance Generation

JVM GC的分代收集就是这个词(严格来说是generational)，我这里把它翻译成“届”好了，它表示了rebalance之后的一届成员，主要是用于保护consumer group，隔离无效offset提交的。比如上一届的consumer成员是无法提交位移到新一届的consumer group中。我们有时候可以看到ILLEGAL_GENERATION的错误，就是kafka在抱怨这件事情。每次group进行rebalance之后，generation号都会加1，表示group进入到了一个新的版本，如下图所示： Generation 1时group有3个成员，随后成员2退出组，coordinator触发rebalance，consumer group进入Generation 2，之后成员4加入，再次触发rebalance，group进入Generation 3.

4.7 协议(protocol)

前面说过了， rebalance本质上是一组协议。group与coordinator共同使用它来完成group的rebalance。目前kafka提供了5个协议来处理与consumer group coordination相关的问题：

  • Heartbeat请求：consumer需要定期给coordinator发送心跳来表明自己还活着
  • LeaveGroup请求：主动告诉coordinator我要离开consumer group
  • SyncGroup请求：group leader把分配方案告诉组内所有成员
  • JoinGroup请求：成员请求加入组
  • DescribeGroup请求：显示组的所有信息，包括成员信息，协议名称，分配方案，订阅信息等。通常该请求是给管理员使用

Coordinator在rebalance的时候主要用到了前面4种请求。
4.8 liveness

consumer如何向coordinator证明自己还活着？ 通过定时向coordinator发送Heartbeat请求。如果超过了设定的超时时间，那么coordinator就认为这个consumer已经挂了。一旦coordinator认为某个consumer挂了，那么它就会开启新一轮rebalance，并且在当前其他consumer的心跳response中添加“REBALANCE_IN_PROGRESS”，告诉其他consumer：不好意思各位，你们重新申请加入组吧！

4.9 Rebalance过程

终于说到consumer group执行rebalance的具体流程了。很多用户估计对consumer内部的工作机制也很感兴趣。下面就跟大家一起讨论一下。当然我必须要明确表示，rebalance的前提是coordinator已经确定了。

总体而言，rebalance分为2步：Join和Sync

1 Join， 顾名思义就是加入组。这一步中，所有成员都向coordinator发送JoinGroup请求，请求入组。一旦所有成员都发送了JoinGroup请求，coordinator会从中选择一个consumer担任leader的角色，并把组成员信息以及订阅信息发给leader——注意leader和coordinator不是一个概念。leader负责消费分配方案的制定。

2 Sync，这一步leader开始分配消费方案，即哪个consumer负责消费哪些topic的哪些partition。一旦完成分配，leader会将这个方案封装进SyncGroup请求中发给coordinator，非leader也会发SyncGroup请求，只是内容为空。coordinator接收到分配方案之后会把方案塞进SyncGroup的response中发给各个consumer。这样组内的所有成员就都知道自己应该消费哪些分区了。

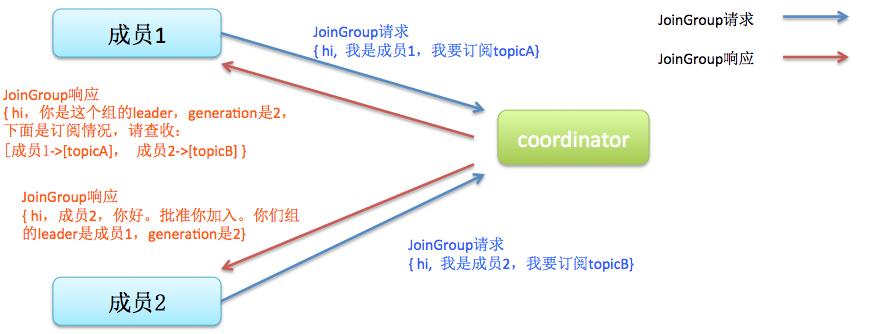

还是拿几张图来说明吧，首先是加入组的过程:

1

值得注意的是， 在coordinator收集到所有成员请求前，它会把已收到请求放入一个叫purgatory(炼狱)的地方。记得国内有篇文章以此来证明kafka开发人员都是很有文艺范的，写得也是比较有趣，有兴趣可以去搜搜。

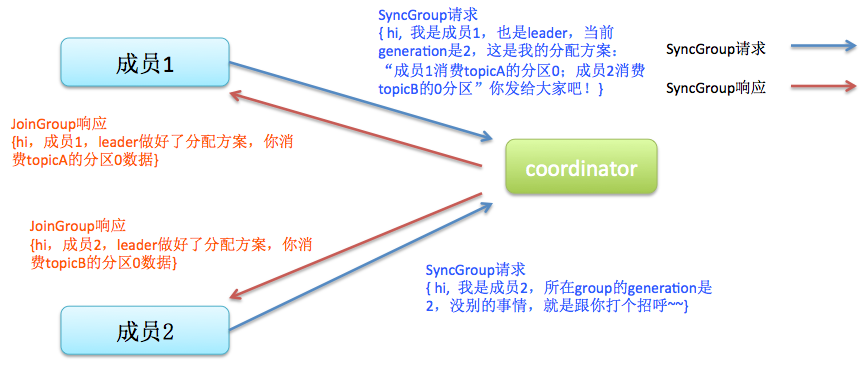

然后是分发分配方案的过程，即SyncGroup请求：

2

注意！！ consumer group的分区分配方案是在客户端执行的！Kafka将这个权利下放给客户端主要是因为这样做可以有更好的灵活性。比如这种机制下我可以实现类似于Hadoop那样的机架感知(rack-aware)分配方案，即为consumer挑选同一个机架下的分区数据，减少网络传输的开销。Kafka默认为你提供了两种分配策略：range和round-robin。由于这不是本文的重点，这里就不再详细展开了，你只需要记住你可以覆盖consumer的参数：partition.assignment.strategy来实现自己分配策略就好了。

4.10 consumer group状态机

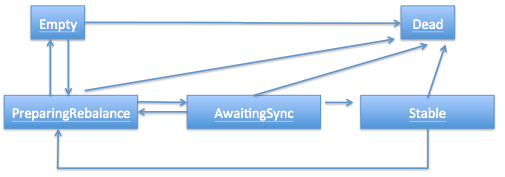

和很多kafka组件一样，group也做了个状态机来表明组状态的流转。coordinator根据这个状态机会对consumer group做不同的处理，如下图所示(完全是根据代码注释手动画的，多见谅吧)

简单说明下图中的各个状态：

  • Dead：组内已经没有任何成员的最终状态，组的元数据也已经被coordinator移除了。这种状态响应各种请求都是一个response： UNKNOWN_MEMBER_ID
  • Empty：组内无成员，但是位移信息还没有过期。这种状态只能响应JoinGroup请求
  • PreparingRebalance：组准备开启新的rebalance，等待成员加入
  • AwaitingSync：正在等待leader consumer将分配方案传给各个成员
  • Stable：rebalance完成！可以开始消费了~

至于各个状态之间的流程条件以及action，这里就不具体展开了。

三、rebalance场景剖析

上面详细阐述了consumer group是如何执行rebalance的，可能依然有些云里雾里。这部分对其中的三个重要的场景做详尽的时序展开，进一步加深对于consumer group内部原理的理解。由于图比较直观，所有的描述都将以图的方式给出，不做过多的文字化描述了。

1 新成员加入组(member join)

1

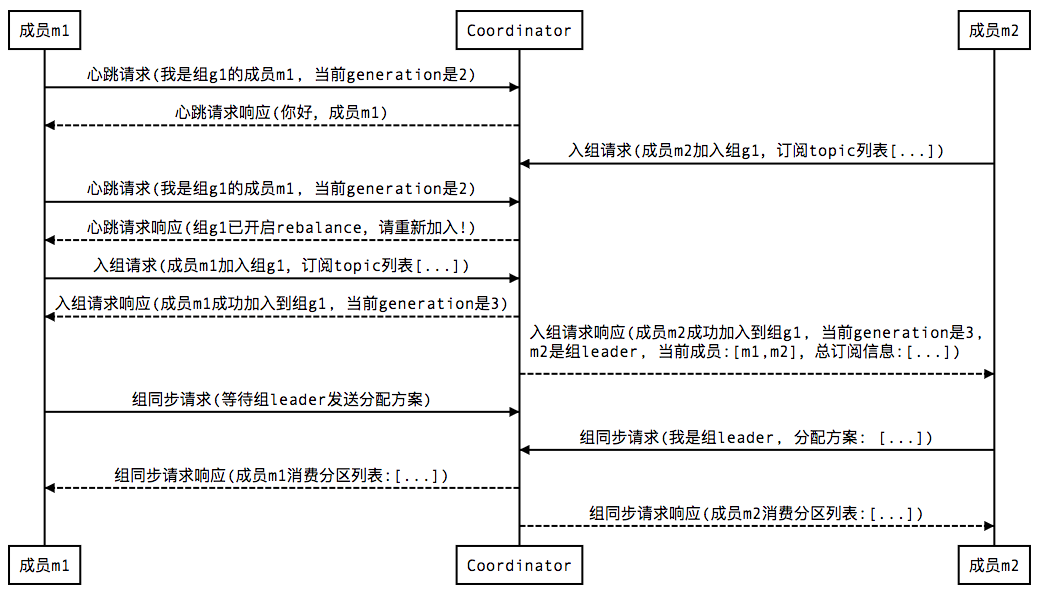

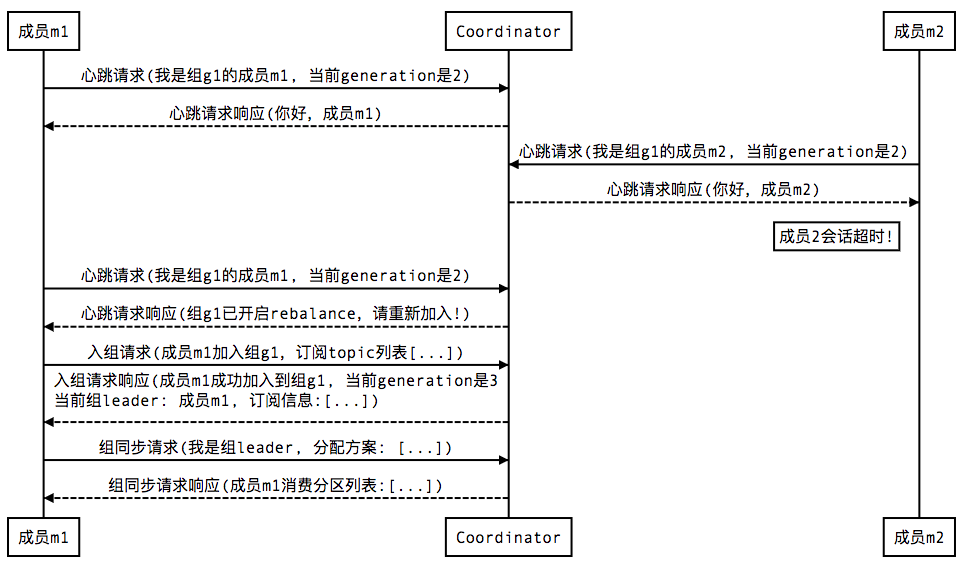

2 组成员崩溃(member failure)

前面说过了，组成员崩溃和组成员主动离开是两个不同的场景。因为在崩溃时成员并不会主动地告知coordinator此事，coordinator有可能需要一个完整的session.timeout周期才能检测到这种崩溃，这必然会造成consumer的滞后。可以说离开组是主动地发起rebalance；而崩溃则是被动地发起rebalance。okay，直接上图：

2

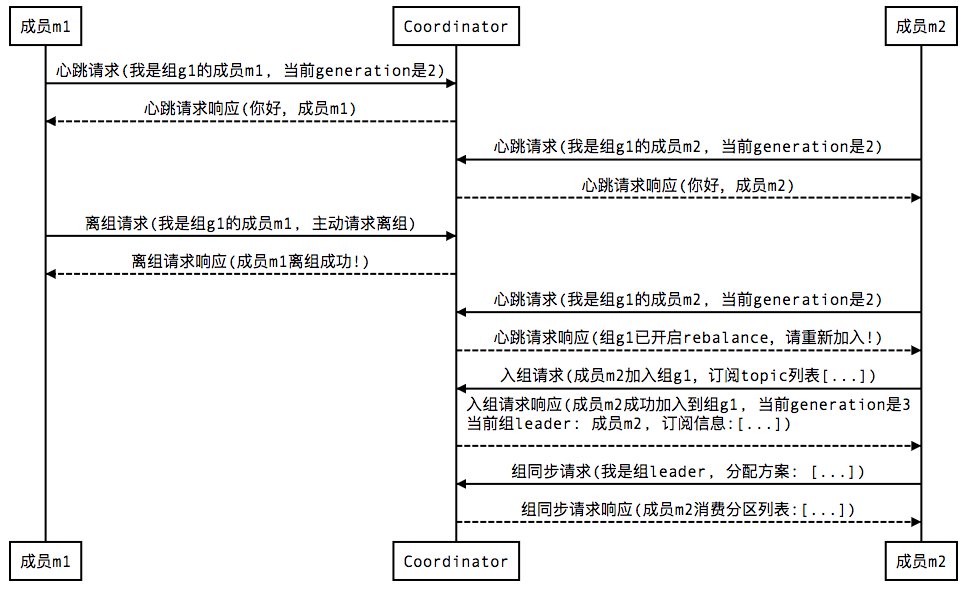

3 组成员主动离组（member leave group)

3

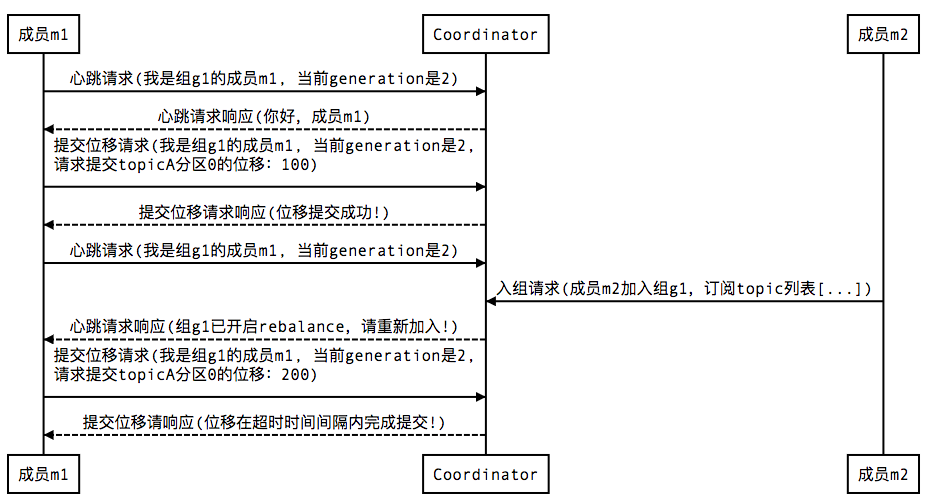

4 提交位移(member commit offset)

5

总结一下，本文着重讨论了一下新版本的consumer group的内部设计原理，特别是consumer group与coordinator之间的交互过程，希望对各位有所帮助。



来源： https://www.cnblogs.com/huxi2b/p/6223228.html

kafka数据可靠性深度解读

资料

1 概述

Kakfa起初是由LinkedIn公司开发的一个分布式的消息系统，后成为Apache的一部分，它使用Scala编写，以可水平扩展和高吞吐率而被广泛使用。目前越来越多的开源分布式处理系统如Cloudera、Apache Storm、Spark等都支持与Kafka集成。Kafka凭借着自身的优势，越来越受到互联网企业的青睐，唯品会也采用Kafka作为其内部核心消息引擎之一。Kafka作为一个商业级消息中间件，消息可靠性的重要性可想而知。如何确保消息的精确传输?如何确保消息的准确存储?如何确保消息的正确消费?这些都是需要考虑的问题。本文首先从Kafka的架构着手，先了解下Kafka的基本原理，然后通过对kakfa的存储机制、复制原理、同步原理、可靠性和持久性保证等等一步步对其可靠性进行分析，最后通过benchmark来增强对Kafka高可靠性的认知。

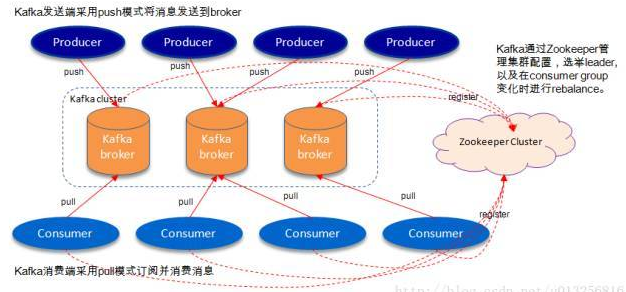

2 Kafka体系架构

如上图所示，一个典型的Kafka体系架构包括若干Producer(可以是服务器日志，业务数据，页面前端产生的page view等等)，若干broker(Kafka支持水平扩展，一般broker数量越多，集群吞吐率越高)，若干Consumer (Group)，以及一个Zookeeper集群。Kafka通过Zookeeper管理集群配置，选举leader，以及在consumer group发生变化时进行rebalance。Producer使用push(推)模式将消息发布到broker，Consumer使用pull(拉)模式从broker订阅并消费消息。

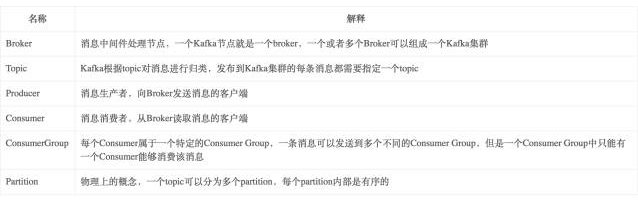

名词解释：

2.1 Topic & Partition

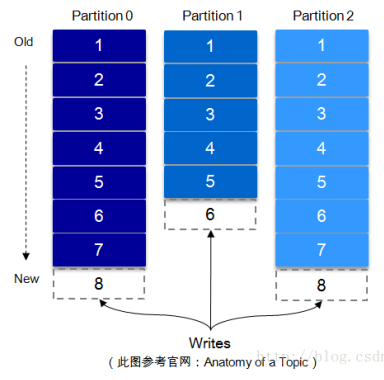

一个topic可以认为一个一类消息，每个topic将被分成多个partition，每个partition在存储层面是append log文件。任何发布到此partition的消息都会被追加到log文件的尾部，每条消息在文件中的位置称为offset(偏移量)，offset为一个long型的数字，它唯一标记一条消息。每条消息都被append到partition中，是顺序写磁盘，因此效率非常高(经验证，顺序写磁盘效率比随机写内存还要高，这是Kafka高吞吐率的一个很重要的保证)。

每一条消息被发送到broker中，会根据partition规则选择被存储到哪一个partition。如果partition规则设置的合理，所有消息可以均匀分布到不同的partition里，这样就实现了水平扩展。(如果一个topic对应一个文件，那这个文件所在的机器I/O将会成为这个topic的性能瓶颈，而partition解决了这个问题)。在创建topic时可以在$KAFKA_HOME/config/server.properties中指定这个partition的数量(如下所示)，当然可以在topic创建之后去修改partition的数量。

 # The default number of log partitions per topic. More partitions allow greater
  2. # parallelism for consumption, but this will also result in more files across
  4. # the brokers.
  6. num.partitions=3

在发送一条消息时，可以指定这个消息的key，producer根据这个key和partition机制来判断这个消息发送到哪个partition。partition机制可以通过指定producer的partition.class这一参数来指定，该class必须实现kafka.producer.Partitioner接口。

有关Topic与Partition的更多细节，可以参考下面的“Kafka文件存储机制”这一节。

3 高可靠性存储分析

Kafka的高可靠性的保障来源于其健壮的副本(replication)策略。通过调节其副本相关参数，可以使得Kafka在性能和可靠性之间运转的游刃有余。Kafka从0.8.x版本开始提供partition级别的复制,replication的数量可以在$KAFKA_HOME/config/server.properties中配置(default.replication.refactor)。

这里先从Kafka文件存储机制入手，从最底层了解Kafka的存储细节，进而对其的存储有个微观的认知。之后通过Kafka复制原理和同步方式来阐述宏观层面的概念。最后从ISR，HW，leader选举以及数据可靠性和持久性保证等等各个维度来丰富对Kafka相关知识点的认知。

3.1 Kafka文件存储机制

Kafka中消息是以topic进行分类的，生产者通过topic向Kafka broker发送消息，消费者通过topic读取数据。然而topic在物理层面又能以partition为分组，一个topic可以分成若干个partition，那么topic以及partition又是怎么存储的呢?partition还可以细分为segment，一个partition物理上由多个segment组成，那么这些segment又是什么呢?下面我们来一一揭晓。

为了便于说明问题，假设这里只有一个Kafka集群，且这个集群只有一个Kafka broker，即只有一台物理机。在这个Kafka broker中配置($KAFKA_HOME/config/server.properties中)log.dirs=/tmp/kafka-logs，以此来设置Kafka消息文件存储目录，与此同时创建一个topic：topic_zzh_test，partition的数量为4($KAFKA_HOME/bin/kafka-topics.sh –create –zookeeper localhost:2181 –partitions 4 –topic topic_vms_test –replication-factor 4)。那么我们此时可以在/tmp/kafka-logs目录中可以看到生成了4个目录：

 drwxr-xr-x 2 root root 4096 Apr 10 16:10 topic_zzh_test-0
  2. drwxr-xr-x 2 root root 4096 Apr 10 16:10 topic_zzh_test-1
  4. drwxr-xr-x 2 root root 4096 Apr 10 16:10 topic_zzh_test-2
  6. drwxr-xr-x 2 root root 4096 Apr 10 16:10 topic_zzh_test-3

在Kafka文件存储中，同一个topic下有多个不同的partition，每个partiton为一个目录，partition的名称规则为：topic名称+有序序号，第一个序号从0开始计，最大的序号为partition数量减1，partition是实际物理上的概念，而topic是逻辑上的概念。

上面提到partition还可以细分为segment，这个segment又是什么?如果就以partition为最小存储单位，我们可以想象当Kafka producer不断发送消息，必然会引起partition文件的无限扩张，这样对于消息文件的维护以及已经被消费的消息的清理带来严重的影响，所以这里以segment为单位又将partition细分。每个partition(目录)相当于一个巨型文件被平均分配到多个大小相等的segment(段)数据文件中(每个segment 文件中消息数量不一定相等)这种特性也方便old segment的删除，即方便已被消费的消息的清理，提高磁盘的利用率。每个partition只需要支持顺序读写就行，segment的文件生命周期由服务端配置参数(log.segment.bytes，log.roll.{ms,hours}等若干参数)决定。

segment文件由两部分组成，分别为“.index”文件和“.log”文件，分别表示为segment索引文件和数据文件。这两个文件的命令规则为：partition全局的第一个segment从0开始，后续每个segment文件名为上一个segment文件最后一条消息的offset值，数值大小为64位，20位数字字符长度，没有数字用0填充，如下：

 00000000000000000000.index
  2. 00000000000000000000.log
  4. 00000000000000170410.index
  6. 00000000000000170410.log
  8. 00000000000000239430.index
  10. 00000000000000239430.log

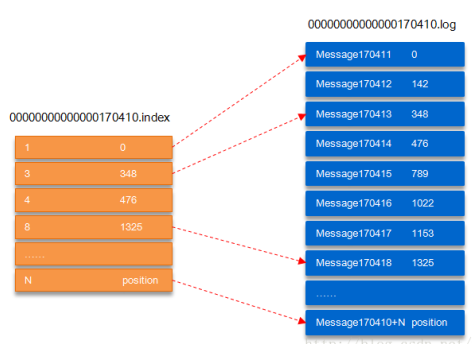

以上面的segment文件为例，展示出segment：00000000000000170410的“.index”文件和“.log”文件的对应的关系，如下图：

如上图，“.index”索引文件存储大量的元数据，“.log”数据文件存储大量的消息，索引文件中的元数据指向对应数据文件中message的物理偏移地址。其中以“.index”索引文件中的元数据[3, 348]为例，在“.log”数据文件表示第3个消息，即在全局partition中表示170410+3=170413个消息，该消息的物理偏移地址为348。

那么如何从partition中通过offset查找message呢?

以上图为例，读取offset=170418的消息，首先查找segment文件，其中00000000000000000000.index为最开始的文件，第二个文件为00000000000000170410.index(起始偏移为170410+1=170411)，而第三个文件为00000000000000239430.index(起始偏移为239430+1=239431)，所以这个offset=170418就落到了第二个文件之中。其他后续文件可以依次类推，以其实偏移量命名并排列这些文件，然后根据二分查找法就可以快速定位到具体文件位置。其次根据00000000000000170410.index文件中的[8,1325]定位到00000000000000170410.log文件中的1325的位置进行读取。

要是读取offset=170418的消息，从00000000000000170410.log文件中的1325的位置进行读取，那么怎么知道何时读完本条消息，否则就读到下一条消息的内容了?

这个就需要联系到消息的物理结构了，消息都具有固定的物理结构，包括：offset(8 Bytes)、消息体的大小(4 Bytes)、crc32(4 Bytes)、magic(1 Byte)、attributes(1 Byte)、key length(4 Bytes)、key(K Bytes)、payload(N Bytes)等等字段，可以确定一条消息的大小，即读取到哪里截止。

3.2 复制原理和同步方式

Kafka中topic的每个partition有一个预写式的日志文件，虽然partition可以继续细分为若干个segment文件，但是对于上层应用来说可以将partition看成最小的存储单元(一个有多个segment文件拼接的“巨型”文件)，每个partition都由一些列有序的、不可变的消息组成，这些消息被连续的追加到partition中。

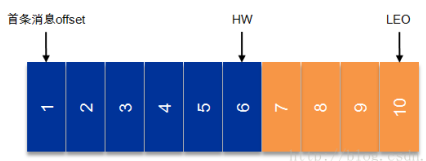

上图中有两个新名词：HW和LEO。这里先介绍下LEO，LogEndOffset的缩写，表示每个partition的log最后一条Message的位置。HW是HighWatermark的缩写，是指consumer能够看到的此partition的位置，这个涉及到多副本的概念，这里先提及一下，下节再详表。

言归正传，为了提高消息的可靠性，Kafka每个topic的partition有N个副本(replicas)，其中N(大于等于1)是topic的复制因子(replica fator)的个数。Kafka通过多副本机制实现故障自动转移，当Kafka集群中一个broker失效情况下仍然保证服务可用。在Kafka中发生复制时确保partition的日志能有序地写到其他节点上，N个replicas中，其中一个replica为leader，其他都为follower, leader处理partition的所有读写请求，与此同时，follower会被动定期地去复制leader上的数据。

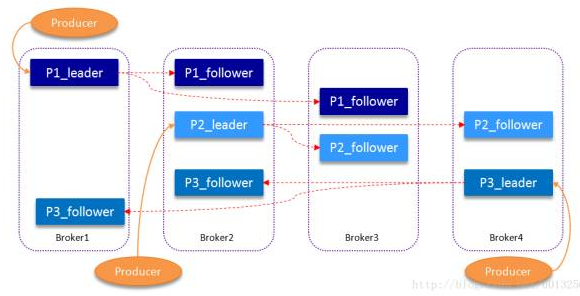

如下图所示，Kafka集群中有4个broker, 某topic有3个partition,且复制因子即副本个数也为3：

Kafka提供了数据复制算法保证，如果leader发生故障或挂掉，一个新leader被选举并被接受客户端的消息成功写入。Kafka确保从同步副本列表中选举一个副本为leader，或者说follower追赶leader数据。leader负责维护和跟踪ISR(In-Sync Replicas的缩写，表示副本同步队列，具体可参考下节)中所有follower滞后的状态。当producer发送一条消息到broker后，leader写入消息并复制到所有follower。消息提交之后才被成功复制到所有的同步副本。消息复制延迟受最慢的follower限制，重要的是快速检测慢副本，如果follower“落后”太多或者失效，leader将会把它从ISR中删除。

3.3 ISR

上节我们涉及到ISR (In-Sync Replicas)，这个是指副本同步队列。副本数对Kafka的吞吐率是有一定的影响，但极大的增强了可用性。默认情况下Kafka的replica数量为1，即每个partition都有一个唯一的leader，为了确保消息的可靠性，通常应用中将其值(由broker的参数offsets.topic.replication.factor指定)大小设置为大于1，比如3。 所有的副本(replicas)统称为Assigned Replicas，即AR。ISR是AR中的一个子集，由leader维护ISR列表，follower从leader同步数据有一些延迟(包括延迟时间replica.lag.time.max.ms和延迟条数replica.lag.max.messages两个维度, 当前最新的版本0.10.x中只支持replica.lag.time.max.ms这个维度)，任意一个超过阈值都会把follower剔除出ISR, 存入OSR(Outof-Sync Replicas)列表，新加入的follower也会先存放在OSR中。AR=ISR+OSR。

Kafka 0.10.x版本后移除了replica.lag.max.messages参数，只保留了replica.lag.time.max.ms作为ISR中副本管理的参数。为什么这样做呢?replica.lag.max.messages表示当前某个副本落后leaeder的消息数量超过了这个参数的值，那么leader就会把follower从ISR中删除。假设设置replica.lag.max.messages=4，那么如果producer一次传送至broker的消息数量都小于4条时，因为在leader接受到producer发送的消息之后而follower副本开始拉取这些消息之前，follower落后leader的消息数不会超过4条消息，故此没有follower移出ISR，所以这时候replica.lag.max.message的设置似乎是合理的。但是producer发起瞬时高峰流量，producer一次发送的消息超过4条时，也就是超过replica.lag.max.messages，此时follower都会被认为是与leader副本不同步了，从而被踢出了ISR。但实际上这些follower都是存活状态的且没有性能问题。那么在之后追上leader,并被重新加入了ISR。于是就会出现它们不断地剔出ISR然后重新回归ISR，这无疑增加了无谓的性能损耗。而且这个参数是broker全局的。设置太大了，影响真正“落后”follower的移除;设置的太小了，导致follower的频繁进出。无法给定一个合适的replica.lag.max.messages的值，故此，新版本的Kafka移除了这个参数。

注：ISR中包括：leader和follower。

上面一节还涉及到一个概念，即HW。HW俗称高水位，HighWatermark的缩写，取一个partition对应的ISR中最小的LEO作为HW，consumer最多只能消费到HW所在的位置。另外每个replica都有HW,leader和follower各自负责更新自己的HW的状态。对于leader新写入的消息，consumer不能立刻消费，leader会等待该消息被所有ISR中的replicas同步后更新HW，此时消息才能被consumer消费。这样就保证了如果leader所在的broker失效，该消息仍然可以从新选举的leader中获取。对于来自内部broKer的读取请求，没有HW的限制。

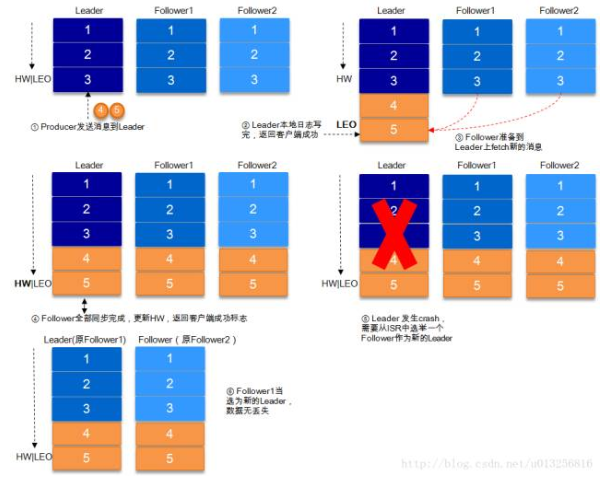

下图详细的说明了当producer生产消息至broker后，ISR以及HW和LEO的流转过程：

由此可见，Kafka的复制机制既不是完全的同步复制，也不是单纯的异步复制。事实上，同步复制要求所有能工作的follower都复制完，这条消息才会被commit，这种复制方式极大的影响了吞吐率。而异步复制方式下，follower异步的从leader复制数据，数据只要被leader写入log就被认为已经commit，这种情况下如果follower都还没有复制完，落后于leader时，突然leader宕机，则会丢失数据。而Kafka的这种使用ISR的方式则很好的均衡了确保数据不丢失以及吞吐率。

Kafka的ISR的管理最终都会反馈到Zookeeper节点上。具体位置为：/brokers/topics/[topic]/partitions/[partition]/state。目前有两个地方会对这个Zookeeper的节点进行维护：

Controller来维护：Kafka集群中的其中一个Broker会被选举为Controller，主要负责Partition管理和副本状态管理，也会执行类似于重分配partition之类的管理任务。在符合某些特定条件下，Controller下的LeaderSelector会选举新的leader，ISR和新的leader_epoch及controller_epoch写入Zookeeper的相关节点中。同时发起LeaderAndIsrRequest通知所有的replicas。

leader来维护：leader有单独的线程定期检测ISR中follower是否脱离ISR, 如果发现ISR变化，则会将新的ISR的信息返回到Zookeeper的相关节点中。

3.4 数据可靠性和持久性保证

当producer向leader发送数据时，可以通过request.required.acks参数来设置数据可靠性的级别：

  • 1(默认)：这意味着producer在ISR中的leader已成功收到的数据并得到确认后发送下一条message。如果leader宕机了，则会丢失数据。
  • 0：这意味着producer无需等待来自broker的确认而继续发送下一批消息。这种情况下数据传输效率最高，但是数据可靠性确是最低的。
  • -1：producer需要等待ISR中的所有follower都确认接收到数据后才算一次发送完成，可靠性最高。但是这样也不能保证数据不丢失，比如当ISR中只有leader时(前面ISR那一节讲到，ISR中的成员由于某些情况会增加也会减少，最少就只剩一个leader)，这样就变成了acks=1的情况。

如果要提高数据的可靠性，在设置request.required.acks=-1的同时，也要min.insync.replicas这个参数(可以在broker或者topic层面进行设置)的配合，这样才能发挥最大的功效。min.insync.replicas这个参数设定ISR中的最小副本数是多少，默认值为1，当且仅当request.required.acks参数设置为-1时，此参数才生效。如果ISR中的副本数少于min.insync.replicas配置的数量时，客户端会返回异常：org.apache.kafka.common.errors.NotEnoughReplicasExceptoin: Messages are rejected since there are fewer in-sync replicas than required。

接下来对acks=1和-1的两种情况进行详细分析：

1. request.required.acks=1

producer发送数据到leader，leader写本地日志成功，返回客户端成功;此时ISR中的副本还没有来得及拉取该消息，leader就宕机了，那么此次发送的消息就会丢失。

2. request.required.acks=-1

同步(Kafka默认为同步，即producer.type=sync)的发送模式，replication.factor>=2且min.insync.replicas>=2的情况下，不会丢失数据。

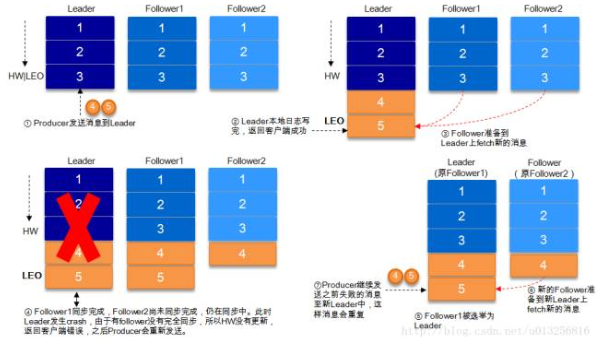

有两种典型情况。acks=-1的情况下(如无特殊说明，以下acks都表示为参数request.required.acks)，数据发送到leader, ISR的follower全部完成数据同步后，leader此时挂掉，那么会选举出新的leader，数据不会丢失。

acks=-1的情况下，数据发送到leader后 ，部分ISR的副本同步，leader此时挂掉。比如follower1h和follower2都有可能变成新的leader, producer端会得到返回异常，producer端会重新发送数据，数据可能会重复。

当然上图中如果在leader crash的时候，follower2还没有同步到任何数据，而且follower2被选举为新的leader的话，这样消息就不会重复。

注：Kafka只处理fail/recover问题,不处理Byzantine问题。

3.5 关于HW的进一步探讨

考虑上图(即acks=-1,部分ISR副本同步)中的另一种情况，如果在Leader挂掉的时候，follower1同步了消息4,5，follower2同步了消息4，与此同时follower2被选举为leader，那么此时follower1中的多出的消息5该做如何处理呢?

这里就需要HW的协同配合了。如前所述，一个partition中的ISR列表中，leader的HW是所有ISR列表里副本中最小的那个的LEO。类似于木桶原理，水位取决于最低那块短板。

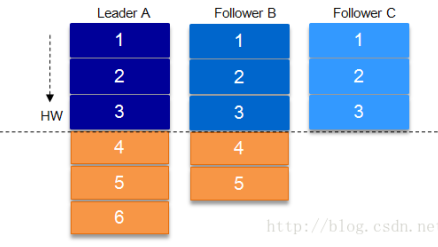

如上图，某个topic的某partition有三个副本，分别为A、B、C。A作为leader肯定是LEO最高，B紧随其后，C机器由于配置比较低，网络比较差，故而同步最慢。这个时候A机器宕机，这时候如果B成为leader，假如没有HW，在A重新恢复之后会做同步(makeFollower)操作，在宕机时log文件之后直接做追加操作，而假如B的LEO已经达到了A的LEO，会产生数据不一致的情况，所以使用HW来避免这种情况。

A在做同步操作的时候，先将log文件截断到之前自己的HW的位置，即3，之后再从B中拉取消息进行同步。

如果失败的follower恢复过来，它首先将自己的log文件截断到上次checkpointed时刻的HW的位置，之后再从leader中同步消息。leader挂掉会重新选举，新的leader会发送“指令”让其余的follower截断至自身的HW的位置然后再拉取新的消息。

当ISR中的个副本的LEO不一致时，如果此时leader挂掉，选举新的leader时并不是按照LEO的高低进行选举，而是按照ISR中的顺序选举。

3.6 Leader选举

一条消息只有被ISR中的所有follower都从leader复制过去才会被认为已提交。这样就避免了部分数据被写进了leader，还没来得及被任何follower复制就宕机了，而造成数据丢失。而对于producer而言，它可以选择是否等待消息commit，这可以通过request.required.acks来设置。这种机制确保了只要ISR中有一个或者以上的follower，一条被commit的消息就不会丢失。

有一个很重要的问题是当leader宕机了，怎样在follower中选举出新的leader，因为follower可能落后很多或者直接crash了，所以必须确保选择“最新”的follower作为新的leader。一个基本的原则就是，如果leader不在了，新的leader必须拥有原来的leader commit的所有消息。这就需要做一个折中，如果leader在表名一个消息被commit前等待更多的follower确认，那么在它挂掉之后就有更多的follower可以成为新的leader，但这也会造成吞吐率的下降。

一种非常常用的选举leader的方式是“少数服从多数”，Kafka并不是采用这种方式。这种模式下，如果我们有2f+1个副本，那么在commit之前必须保证有f+1个replica复制完消息，同时为了保证能正确选举出新的leader，失败的副本数不能超过f个。这种方式有个很大的优势，系统的延迟取决于最快的几台机器，也就是说比如副本数为3，那么延迟就取决于最快的那个follower而不是最慢的那个。“少数服从多数”的方式也有一些劣势，为了保证leader选举的正常进行，它所能容忍的失败的follower数比较少，如果要容忍1个follower挂掉，那么至少要3个以上的副本，如果要容忍2个follower挂掉，必须要有5个以上的副本。也就是说，在生产环境下为了保证较高的容错率，必须要有大量的副本，而大量的副本又会在大数据量下导致性能的急剧下降。这种算法更多用在Zookeeper这种共享集群配置的系统中而很少在需要大量数据的系统中使用的原因。HDFS的HA功能也是基于“少数服从多数”的方式，但是其数据存储并不是采用这样的方式。

实际上，leader选举的算法非常多，比如Zookeeper的Zab、Raft以及Viewstamped Replication。而Kafka所使用的leader选举算法更像是微软的PacificA算法。

Kafka在Zookeeper中为每一个partition动态的维护了一个ISR，这个ISR里的所有replica都跟上了leader，只有ISR里的成员才能有被选为leader的可能(unclean.leader.election.enable=false)。在这种模式下，对于f+1个副本，一个Kafka topic能在保证不丢失已经commit消息的前提下容忍f个副本的失败，在大多数使用场景下，这种模式是十分有利的。事实上，为了容忍f个副本的失败，“少数服从多数”的方式和ISR在commit前需要等待的副本的数量是一样的，但是ISR需要的总的副本的个数几乎是“少数服从多数”的方式的一半。

上文提到，在ISR中至少有一个follower时，Kafka可以确保已经commit的数据不丢失，但如果某一个partition的所有replica都挂了，就无法保证数据不丢失了。这种情况下有两种可行的方案：

  • 等待ISR中任意一个replica“活”过来，并且选它作为leader
  • 选择第一个“活”过来的replica(并不一定是在ISR中)作为leader

这就需要在可用性和一致性当中作出一个简单的抉择。如果一定要等待ISR中的replica“活”过来，那不可用的时间就可能会相对较长。而且如果ISR中所有的replica都无法“活”过来了，或者数据丢失了，这个partition将永远不可用。选择第一个“活”过来的replica作为leader,而这个replica不是ISR中的replica,那即使它并不保障已经包含了所有已commit的消息，它也会成为leader而作为consumer的数据源。默认情况下，Kafka采用第二种策略，即unclean.leader.election.enable=true，也可以将此参数设置为false来启用第一种策略。

unclean.leader.election.enable这个参数对于leader的选举、系统的可用性以及数据的可靠性都有至关重要的影响。下面我们来分析下几种典型的场景。

如果上图所示，假设某个partition中的副本数为3，replica-0, replica-1, replica-2分别存放在broker0, broker1和broker2中。AR=(0,1,2)，ISR=(0,1)。

设置request.required.acks=-1, min.insync.replicas=2，unclean.leader.election.enable=false。这里讲broker0中的副本也称之为broker0起初broker0为leader，broker1为follower。

当ISR中的replica-0出现crash的情况时，broker1选举为新的leader[ISR=(1)]，因为受min.insync.replicas=2影响，write不能服务，但是read能继续正常服务。此种情况恢复方案：

  1. 尝试恢复(重启)replica-0，如果能起来，系统正常;
  2. 如果replica-0不能恢复，需要将min.insync.replicas设置为1，恢复write功能。

当ISR中的replica-0出现crash，紧接着replica-1也出现了crash, 此时[ISR=(1),leader=-1],不能对外提供服务，此种情况恢复方案：

  1. 尝试恢复replica-0和replica-1，如果都能起来，则系统恢复正常;
  2. 如果replica-0起来，而replica-1不能起来，这时候仍然不能选出leader，因为当设置unclean.leader.election.enable=false时，leader只能从ISR中选举，当ISR中所有副本都失效之后，需要ISR中最后失效的那个副本能恢复之后才能选举leader, 即replica-0先失效，replica-1后失效，需要replica-1恢复后才能选举leader。保守的方案建议把unclean.leader.election.enable设置为true,但是这样会有丢失数据的情况发生，这样可以恢复read服务。同样需要将min.insync.replicas设置为1，恢复write功能;
  3. replica-1恢复，replica-0不能恢复，这个情况上面遇到过，read服务可用，需要将min.insync.replicas设置为1，恢复write功能;
  4. replica-0和replica-1都不能恢复，这种情况可以参考情形2.

当ISR中的replica-0, replica-1同时宕机,此时[ISR=(0,1)],不能对外提供服务，此种情况恢复方案：尝试恢复replica-0和replica-1，当其中任意一个副本恢复正常时，对外可以提供read服务。直到2个副本恢复正常，write功能才能恢复，或者将将min.insync.replicas设置为1。

3.7 Kafka的发送模式

Kafka的发送模式由producer端的配置参数producer.type来设置，这个参数指定了在后台线程中消息的发送方式是同步的还是异步的，默认是同步的方式，即producer.type=sync。如果设置成异步的模式，即producer.type=async，可以是producer以batch的形式push数据，这样会极大的提高broker的性能，但是这样会增加丢失数据的风险。如果需要确保消息的可靠性，必须要将producer.type设置为sync。

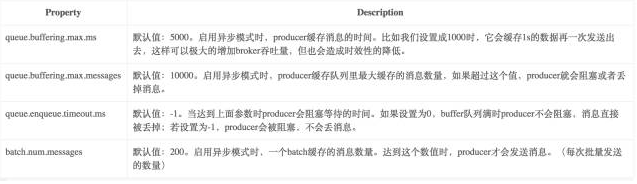

对于异步模式，还有4个配套的参数，如下：

以batch的方式推送数据可以极大的提高处理效率，kafka producer可以将消息在内存中累计到一定数量后作为一个batch发送请求。batch的数量大小可以通过producer的参数(batch.num.messages)控制。通过增加batch的大小，可以减少网络请求和磁盘IO的次数，当然具体参数设置需要在效率和时效性方面做一个权衡。在比较新的版本中还有batch.size这个参数。

4 高可靠性使用分析

4.1 消息传输保障

前面已经介绍了Kafka如何进行有效的存储，以及了解了producer和consumer如何工作。接下来讨论的是Kafka如何确保消息在producer和consumer之间传输。有以下三种可能的传输保障(delivery guarantee):

  • At most once: 消息可能会丢，但绝不会重复传输
  • At least once：消息绝不会丢，但可能会重复传输
  • Exactly once：每条消息肯定会被传输一次且仅传输一次

Kafka的消息传输保障机制非常直观。当producer向broker发送消息时，一旦这条消息被commit，由于副本机制(replication)的存在，它就不会丢失。但是如果producer发送数据给broker后，遇到的网络问题而造成通信中断，那producer就无法判断该条消息是否已经提交(commit)。虽然Kafka无法确定网络故障期间发生了什么，但是producer可以retry多次，确保消息已经正确传输到broker中，所以目前Kafka实现的是at least once。

consumer从broker中读取消息后，可以选择commit，该操作会在Zookeeper中存下该consumer在该partition下读取的消息的offset。该consumer下一次再读该partition时会从下一条开始读取。如未commit，下一次读取的开始位置会跟上一次commit之后的开始位置相同。当然也可以将consumer设置为autocommit，即consumer一旦读取到数据立即自动commit。如果只讨论这一读取消息的过程，那Kafka是确保了exactly once, 但是如果由于前面producer与broker之间的某种原因导致消息的重复，那么这里就是at least once。

考虑这样一种情况，当consumer读完消息之后先commit再处理消息，在这种模式下，如果consumer在commit后还没来得及处理消息就crash了，下次重新开始工作后就无法读到刚刚已提交而未处理的消息，这就对应于at most once了。

读完消息先处理再commit。这种模式下，如果处理完了消息在commit之前consumer crash了，下次重新开始工作时还会处理刚刚未commit的消息，实际上该消息已经被处理过了，这就对应于at least once。

要做到exactly once就需要引入消息去重机制。

4.2 消息去重

如上一节所述，Kafka在producer端和consumer端都会出现消息的重复，这就需要去重处理。

Kafka文档中提及GUID(Globally Unique Identifier)的概念，通过客户端生成算法得到每个消息的unique id，同时可映射至broker上存储的地址，即通过GUID便可查询提取消息内容，也便于发送方的幂等性保证，需要在broker上提供此去重处理模块，目前版本尚不支持。

针对GUID, 如果从客户端的角度去重，那么需要引入集中式缓存，必然会增加依赖复杂度，另外缓存的大小难以界定。

不只是Kafka, 类似RabbitMQ以及RocketMQ这类商业级中间件也只保障at least once, 且也无法从自身去进行消息去重。所以我们建议业务方根据自身的业务特点进行去重，比如业务消息本身具备幂等性，或者借助Redis等其他产品进行去重处理。

4.3 高可靠性配置

Kafka提供了很高的数据冗余弹性，对于需要数据高可靠性的场景，我们可以增加数据冗余备份数(replication.factor)，调高最小写入副本数的个数(min.insync.replicas)等等，但是这样会影响性能。反之，性能提高而可靠性则降低，用户需要自身业务特性在彼此之间做一些权衡性选择。

要保证数据写入到Kafka是安全的，高可靠的，需要如下的配置：

  • topic的配置：replication.factor>=3,即副本数至少是3个;2<=min.insync.replicas<=replication.factor
  • broker的配置：leader的选举条件unclean.leader.election.enable=false
  • producer的配置：request.required.acks=-1(all)，producer.type=sync

5 BenchMark

Kafka在唯品会有着很深的历史渊源，根据唯品会消息中间件团队(VMS团队)所掌握的资料显示，在VMS团队运转的Kafka集群中所支撑的topic数已接近2000，每天的请求量也已达千亿级。这里就以Kafka的高可靠性为基准点来探究几种不同场景下的行为表现，以此来加深对Kafka的认知，为大家在以后高效的使用Kafka时提供一份依据。

5.1 测试环境

Kafka broker用到了4台机器，分别为broker[0/1/2/3]配置如下：

  • CPU: 24core/2.6GHZ
  • Memory: 62G
  • Network: 4000Mb
  • OS/kernel: CentOs release 6.6 (Final)
  • Disk: 1089G
  • Kafka版本：0.10.1.0
  • broker端JVM参数设置：
  1. -Xmx8G -Xms8G -server -XX:+UseParNewGC -XX:+UseConcMarkSweepGC -XX:+CMSClassUnloadingEnabled -XX:+CMSScavengeBeforeRemark -XX:+DisableExplicitGC -Djava.awt.headless=true -Xloggc:/apps/service/kafka/bin/../logs/kafkaServer-gc.log -verbose:gc -XX:+PrintGCDetails -XX:+PrintGCDateStamps -XX:+PrintGCTimeStamps -Dcom.sun.management.jmxremote -Dcom.sun.management.jmxremote.authenticate=false -Dcom.sun.management.jmxremote.ssl=false -Dcom.sun.management.jmxremote.port=9999

客户端机器配置：

  • CPU: 24core/2.6GHZ
  • Memory: 3G
  • Network: 1000Mb
  • OS/kernel: CentOs release 6.3 (Final)
  • Disk: 240G

5.2 不同场景测试

场景1：测试不同的副本数、min.insync.replicas策略以及request.required.acks策略(以下简称acks策略)对于发送速度(TPS)的影响。

具体配置：一个producer;发送方式为sync;消息体大小为1kB;partition数为12。副本数为：1/2/4;min.insync.replicas分别为1/2/4;acks分别为-1(all)/1/0。

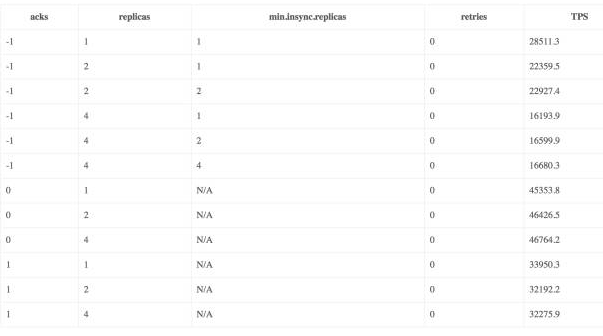

具体测试数据如下表(min.insync.replicas只在acks=-1时有效)：

测试结果分析：

  • 客户端的acks策略对发送的TPS有较大的影响，TPS：acks_0 > acks_1 > ack_-1;
  • 副本数越高，TPS越低;副本数一致时，min.insync.replicas不影响TPS;
  • acks=0/1时，TPS与min.insync.replicas参数以及副本数无关，仅受acks策略的影响。

下面将partition的个数设置为1，来进一步确认下不同的acks策略、不同的min.insync.replicas策略以及不同的副本数对于发送速度的影响，详细请看情景2和情景3。

场景2：在partition个数固定为1，测试不同的副本数和min.insync.replicas策略对发送速度的影响。

具体配置：一个producer;发送方式为sync;消息体大小为1kB;producer端acks=-1(all)。变换副本数：2/3/4; min.insync.replicas设置为：1/2/4。

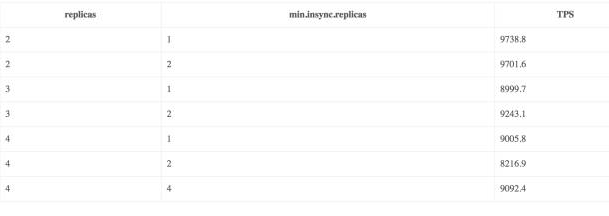

测试结果如下：

测试结果分析：副本数越高，TPS越低(这点与场景1的测试结论吻合)，但是当partition数为1时差距甚微。min.insync.replicas不影响TPS。

场景3：在partition个数固定为1，测试不同的acks策略和副本数对发送速度的影响。

具体配置：一个producer;发送方式为sync;消息体大小为1kB;min.insync.replicas=1。topic副本数为：1/2/4;acks： 0/1/-1。

测试结果如下：

测试结果分析(与情景1一致)：

  • 副本数越多，TPS越低;
  • 客户端的acks策略对发送的TPS有较大的影响，TPS：acks_0 > acks_1 > ack_-1。

场景4：测试不同partition数对发送速率的影响

具体配置：一个producer;消息体大小为1KB;发送方式为sync;topic副本数为2;min.insync.replicas=2;acks=-1。partition数量设置为1/2/4/8/12。

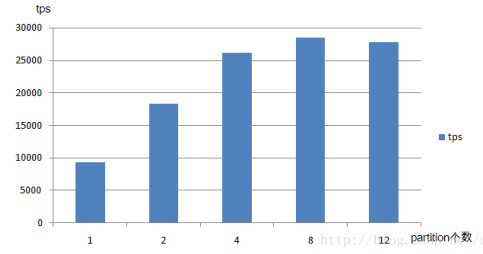

测试结果：

测试结果分析：partition的不同会影响TPS，随着partition的个数的增长TPS会有所增长，但并不是一直成正比关系，到达一定临界值时，partition数量的增加反而会使TPS略微降低。

场景5：通过将集群中部分broker设置成不可服务状态，测试对客户端以及消息落盘的影响。

具体配置：一个producer;消息体大小1KB;发送方式为sync;topic副本数为4;min.insync.replicas设置为2;acks=-1;retries=0/100000000;partition数为12。

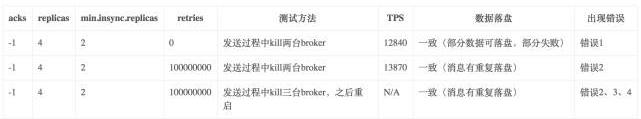

具体测试数据如下表：

出错信息：

  • 错误1：客户端返回异常，部分数据可落盘，部分失败：org.apache.kafka.common.errors.NetworkException: The server disconnected before a response was received.
  • 错误2：[WARN]internals.Sender – Got error produce response with correlation id 19369 on topic-partition default_channel_replicas_4_1-3, retrying (999999999 attempts left). Error: NETWORK_EXCEPTION
  • 错误3： [WARN]internals.Sender – Got error produce response with correlation id 77890 on topic-partition default_channel_replicas_4_1-8, retrying (999999859 attempts left). Error: NOT_ENOUGH_REPLICAS
  • 错误4： [WARN]internals.Sender – Got error produce response with correlation id 77705 on topic-partition default_channel_replicas_4_1-3, retrying (999999999 attempts left). Error: NOT_ENOUGH_REPLICAS_AFTER_APPEND

测试结果分析：

  • kill两台broker后，客户端可以继续发送。broker减少后，partition的leader分布在剩余的两台broker上，造成了TPS的减小;
  • kill三台broker后，客户端无法继续发送。Kafka的自动重试功能开始起作用，当大于等于min.insync.replicas数量的broker恢复后，可以继续发送;
  • 当retries不为0时，消息有重复落盘;客户端成功返回的消息都成功落盘，异常时部分消息可以落盘。

场景6：测试单个producer的发送延迟，以及端到端的延迟。

具体配置：：一个producer;消息体大小1KB;发送方式为sync;topic副本数为4;min.insync.replicas设置为2;acks=-1;partition数为12。

测试数据及结果(单位为ms)：

各场景测试总结：

  • 当acks=-1时，Kafka发送端的TPS受限于topic的副本数量(ISR中)，副本越多TPS越低;
  • acks=0时，TPS最高，其次为1，最差为-1，即TPS：acks_0 > acks_1 > ack_-1
  • min.insync.replicas参数不影响TPS;
  • partition的不同会影响TPS，随着partition的个数的增长TPS会有所增长，但并不是一直成正比关系，到达一定临界值时，partition数量的增加反而会使TPS略微降低;
  • Kafka在acks=-1,min.insync.replicas>=1时，具有高可靠性，所有成功返回的消息都可以落盘。

本文作者：佚名

来源：https://www.sypopo.com/post/715XXJ3p5Y/

Kafka 设计详解之网络通信

资料

前言

Kafka 是 LinkedIn 开发的一个分布式的消息中间件。由于其高吞吐量、可水平扩展等特性，目前被广泛使用，已经是目前大数据生态系统中不可或缺的一环，有关其详细介绍可以查看官方的文档。Kafka 的流行源于他优秀的设计，如依靠磁盘（以及操作系统的 Page Cache）而不是内存来存储队列数据、充分使用零拷贝（zero-copy）以减少数据在不同内存空间间的拷贝、数据尽可能的使用顺序读写等。今天准备深度解析 kafka 的网络通信模块，来学习下实现一个高吞吐量的系统要设计一个怎么样的网络通信机制。

网络通讯协议

作为一个消息队列，涉及的网络通信主要有两块：

  • 消息生产者与消息队列服务器之间（Kafka 中是生产者向队列「推」消息）
  • 消息消费者与消息队列服务器之间（Kafka 中是消费者向队列「拉」消息）

要实现上述的网络通信，我们可以使用 HTTP 协议，比如服务端内嵌一个 jetty 容器，通过 servlet 来实现客户端与服务端之间的交互，但是其性能存在问题，无法满足高吞吐量这个需求。要实现高性能的网络通信，我们可以使用更底层的 TCP 或者 UDP 来实现自己的私有协议，而 UDP 协议是不可靠的传输协议，毕竟我们不希望一条消息在投递或者消费途中丢失了，所以 Kafka 选择 TCP 作为服务间通讯的协议。

网络 IO 模型

谈到网络通信，绕不过 IO 模型，IO 模型主要是同步与异步，阻塞与非阻塞之间进行选择。

Kafka 的生产者同时实现了同步和异步两种类型的客户端（即：向服务端发完请求后可以一直等待响应也可以继续干后面的事），其异步客户端实现方式是通过线程池加回调函数。

Kafka 的服务端使用了 NIO 的 IO 多路复用技术，是非阻塞的 IO， kafka 的早期版本中，服务端是通过同步的方式处理客户端请求，最新版本是通过异步的方式进行的。

Kafka 自带的消费者是通过同步阻塞的方式进行数据拉取的，当然如果需要异步处理，可以自己另外写一个异步消费者。

Reactor 线程模型

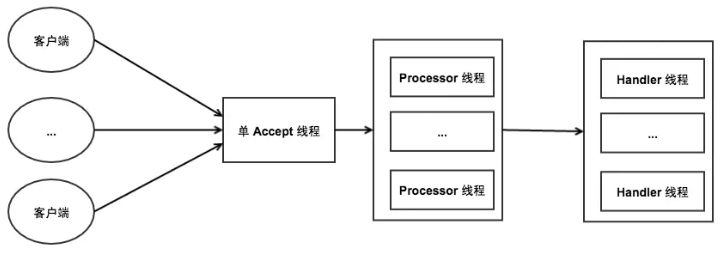

Kafka 采用的是 Reactor 多线程模型，即通过一个 Acceptor 线程处理所有的新连接，通过多个 Processor 线程对请求进行处理（解析协议、封装请求并转发）。在早期版本中，对请求的处理在 Processor 线程中同步进行，也就是说，有多少个 Processor 线程就有多少个处理请求的线程。在新版本中，kafka 新增了一个 Handler 模块，通过指定的线程数对请求进行专门处理，Handler 与 Processor 之间通过一个 block queue 进行连接。线程模型如图：

kafka 线程模型

网络通信流程剖析

Kafka 的整个网络通信框架并非一成不变，从早期版本到现在经历了一些变化，下面我们通过分析早期的版本与最新版本的网络通信流程，了解其演变过程，以供自己在设计系统的网络通信时的一些参考。

早期版本（0.7）

Kafka 以 NIO 作为网络通信的基础，其通过将许多 socket 连接注册到一个 Selector 监听，可以只用一个线程就能管理很多的连接，减少了大量线程的系统开销。

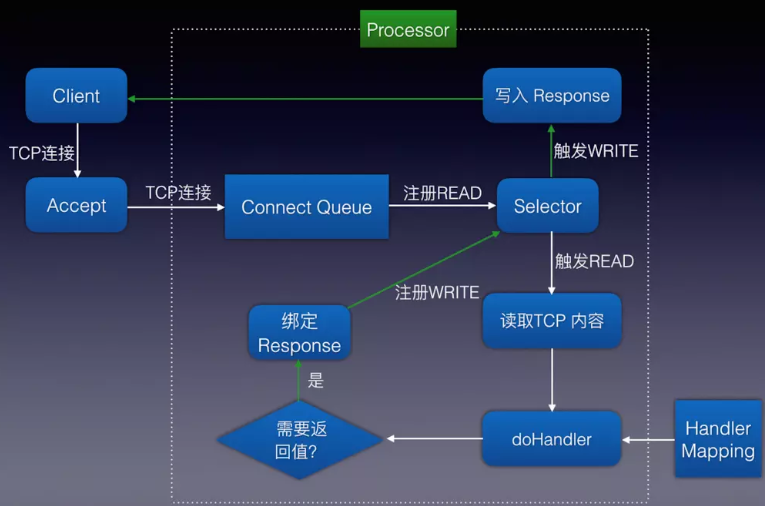

早期版本的 kafka 的网络通信实现是一个简单的 Reactor 多线程模型，如图：

kafka 早期版本网络通信流程（白色虚线框内是一个 Processor 线程内部做的工作）

  1. 客户端向服务端发起请求时，Accept 负责接受这个 TCP 连接，连接成功后传递给其中一个 Processor 线程（先添加到 Processor 线程中的内部新连接队列）。
  2. Processor 线程收到该新连接后（从新连接队列中 poll），将其注册到自身的 Selector 中，监听其 READ 事件。
  3. 每当 Client 在这个连接上写入数据，就会触发 Processor 线程中 Selector 监听的 READ 事件，这时该线程会读出连接中的元数据，根据协议（Handler Mapping）调用相应的 Handler 进行处理
  4. Handler 处理完成后，可能会有返回值需要返回给客户端（如 Fetch 请求就需要返回具体内容给客户端），这时将 Handler 返回的 Response 绑定到连接上（SelectionKey.attach 方法），同时将这个连接的监听事件从 READ 转为 WRITE。
  5. Selector 监听到刚才注册的 WRITE 事件，将连接中绑定的 Response 发送。

个人理解 4、5 两步可以合并，即如果 Handler 有返回值，就直接返回，个人猜测 kafka 这样设计可能是出于整个架构上更加清晰优美的目的。

新版本

新版 Kafka 也是以 NIO 作为网络通信的基础，也是用 Reactor 多线程模型，所不同的是新版把具体业务处理模块（Handler 模块）独立出去，用单独的线程池进行控制。具体如下图：

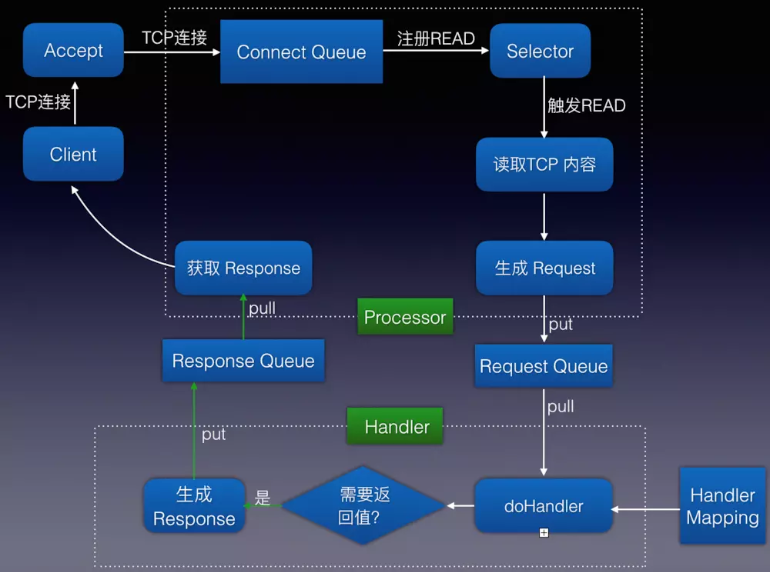

kafka 新版本网络通信流程

新版本分离出 Handler 模块，我理解的好处有以下几个：

  • 可以单独指定 Handler 的线程数量，便于调优和管理
  • 可以避免一个超大请求堵住整一个 Processor 线程的情况
  • 因为 Request 与 Handler、Handler 与 Response 之间都是通过队列进行连接，所以彼此是解耦的，可以让请求变为异步，对系统的性能会有提升

总结

本文通过分析 kafka 的网络通信设计对网络编程进行了一次学习，笔者之后又对 netty 的网络通信进行了了解，发现大部分也类似，可见目前的高性能的网络通信可能存在「最佳实践」，不过真正在设计一个系统的网络通信时，还有很多工程上的问题需要解决，有许多的「坑」，很容易为系统埋下定时炸弹，因此，我看很多大牛都建议不要自己去实现网络通信模块，因为 netty 已经足够优秀了。

最后，如果读者有兴趣看 kafka 的源码，又对 scala 不是很熟悉，可以先看 jafka 的代码，它是早期 kafka 版本的 java 克隆版。



来源： https://www.jianshu.com/p/eab8f15880b5

Kafka史上最详细原理总结

资料

Kafka

Kafka是最初由Linkedin公司开发，是一个分布式、支持分区的（partition）、多副本的（replica），基于zookeeper协调的分布式消息系统，它的最大的特性就是可以实时的处理大量数据以满足各种需求场景：比如基于hadoop的批处理系统、低延迟的实时系统、storm/Spark流式处理引擎，web/nginx日志、访问日志，消息服务等等，用scala语言编写，Linkedin于2010年贡献给了Apache基金会并成为顶级开源 项目。
1.前言
消息队列的性能好坏，其文件存储机制设计是衡量一个消息队列服务技术水平和最关键指标之一。下面将从Kafka文件存储机制和物理结构角度，分析Kafka是如何实现高效文件存储，及实际应用效果。
 1.1  Kafka的特性:
- 高吞吐量、低延迟：kafka每秒可以处理几十万条消息，它的延迟最低只有几毫秒，每个topic可以分多个partition, consumer group 对partition进行consume操作。
- 可扩展性：kafka集群支持热扩展
- 持久性、可靠性：消息被持久化到本地磁盘，并且支持数据备份防止数据丢失
- 容错性：允许集群中节点失败（若副本数量为n,则允许n-1个节点失败）
- 高并发：支持数千个客户端同时读写
1.2   Kafka的使用场景：
- 日志收集：一个公司可以用Kafka可以收集各种服务的log，通过kafka以统一接口服务的方式开放给各种consumer，例如hadoop、Hbase、Solr等。
- 消息系统：解耦和生产者和消费者、缓存消息等。
- 用户活动跟踪：Kafka经常被用来记录web用户或者app用户的各种活动，如浏览网页、搜索、点击等活动，这些活动信息被各个服务器发布到kafka的topic中，然后订阅者通过订阅这些topic来做实时的监控分析，或者装载到hadoop、数据仓库中做离线分析和挖掘。
- 运营指标：Kafka也经常用来记录运营监控数据。包括收集各种分布式应用的数据，生产各种操作的集中反馈，比如报警和报告。
- 流式处理：比如spark streaming和storm
- 事件源
1.3  Kakfa的设计思想
- Kakfa Broker Leader的选举：Kakfa Broker集群受Zookeeper管理。所有的Kafka Broker节点一起去Zookeeper上注册一个临时节点，因为只有一个Kafka Broker会注册成功，其他的都会失败，所以这个成功在Zookeeper上注册临时节点的这个Kafka Broker会成为Kafka Broker Controller，其他的Kafka broker叫Kafka Broker follower。（这个过程叫Controller在ZooKeeper注册Watch）。这个Controller会监听其他的Kafka Broker的所有信息，如果这个kafka broker controller宕机了，在zookeeper上面的那个临时节点就会消失，此时所有的kafka broker又会一起去Zookeeper上注册一个临时节点，因为只有一个Kafka Broker会注册成功，其他的都会失败，所以这个成功在Zookeeper上注册临时节点的这个Kafka Broker会成为Kafka Broker Controller，其他的Kafka broker叫Kafka Broker follower。例如：一旦有一个broker宕机了，这个kafka broker controller会读取该宕机broker上所有的partition在zookeeper上的状态，并选取ISR列表中的一个replica作为partition leader（如果ISR列表中的replica全挂，选一个幸存的replica作为leader; 如果该partition的所有的replica都宕机了，则将新的leader设置为-1，等待恢复，等待ISR中的任一个Replica“活”过来，并且选它作为Leader；或选择第一个“活”过来的Replica（不一定是ISR中的）作为Leader），这个broker宕机的事情，kafka controller也会通知zookeeper，zookeeper就会通知其他的kafka broker。
这里曾经发生过一个bug，TalkingData使用Kafka0.8.1的时候，kafka controller在Zookeeper上注册成功后，它和Zookeeper通信的timeout时间是6s，也就是如果kafka controller如果有6s中没有和Zookeeper做心跳，那么Zookeeper就认为这个kafka controller已经死了，就会在Zookeeper上把这个临时节点删掉，那么其他Kafka就会认为controller已经没了，就会再次抢着注册临时节点，注册成功的那个kafka broker成为controller，然后，之前的那个kafka controller就需要各种shut down去关闭各种节点和事件的监听。但是当kafka的读写流量都非常巨大的时候，TalkingData的一个bug是，由于网络等原因，kafka controller和Zookeeper有6s中没有通信，于是重新选举出了一个新的kafka controller，但是原来的controller在shut down的时候总是不成功，这个时候producer进来的message由于Kafka集群中存在两个kafka controller而无法落地。导致数据淤积。
这里曾经还有一个bug，TalkingData使用Kafka0.8.1的时候，当ack=0的时候，表示producer发送出去message，只要对应的kafka broker topic partition leader接收到的这条message，producer就返回成功，不管partition leader 是否真的成功把message真正存到kafka。当ack=1的时候，表示producer发送出去message，同步的把message存到对应topic的partition的leader上，然后producer就返回成功，partition leader异步的把message同步到其他partition replica上。当ack=all或-1，表示producer发送出去message，同步的把message存到对应topic的partition的leader和对应的replica上之后，才返回成功。但是如果某个kafka controller 切换的时候，会导致partition leader的切换（老的 kafka controller上面的partition leader会选举到其他的kafka broker上）,但是这样就会导致丢数据。
-  Consumergroup：各个consumer（consumer 线程）可以组成一个组（Consumer group ），partition中的每个message只能被组（Consumer group ）中的一个consumer（consumer 线程）消费，如果一个message可以被多个consumer（consumer 线程）消费的话，那么这些consumer必须在不同的组。Kafka不支持一个partition中的message由两个或两个以上的同一个consumer group下的consumer thread来处理，除非再启动一个新的consumer group。所以如果想同时对一个topic做消费的话，启动多个consumer group就可以了，但是要注意的是，这里的多个consumer的消费都必须是顺序读取partition里面的message，新启动的consumer默认从partition队列最头端最新的地方开始阻塞的读message。它不能像AMQ那样可以多个BET作为consumer去互斥的（for update悲观锁）并发处理message，这是因为多个BET去消费一个Queue中的数据的时候，由于要保证不能多个线程拿同一条message，所以就需要行级别悲观所（for update）,这就导致了consume的性能下降，吞吐量不够。而kafka为了保证吞吐量，只允许同一个consumer group下的一个consumer线程去访问一个partition。如果觉得效率不高的时候，可以加partition的数量来横向扩展，那么再加新的consumer thread去消费。如果想多个不同的业务都需要这个topic的数据，起多个consumer group就好了，大家都是顺序的读取message，offsite的值互不影响。这样没有锁竞争，充分发挥了横向的扩展性，吞吐量极高。这也就形成了分布式消费的概念。
    当启动一个consumer group去消费一个topic的时候，无论topic里面有多个少个partition，无论我们consumer group里面配置了多少个consumer thread，这个consumer group下面的所有consumer thread一定会消费全部的partition；即便这个consumer group下只有一个consumer thread，那么这个consumer thread也会去消费所有的partition。因此，最优的设计就是，consumer group下的consumer thread的数量等于partition数量，这样效率是最高的。
    同一partition的一条message只能被同一个Consumer Group内的一个Consumer消费。不能够一个consumer group的多个consumer同时消费一个partition。
    一个consumer group下，无论有多少个consumer，这个consumer group一定回去把这个topic下所有的partition都消费了。当consumer group里面的consumer数量小于这个topic下的partition数量的时候，如下图groupA,groupB，就会出现一个conusmer thread消费多个partition的情况，总之是这个topic下的partition都会被消费。如果consumer group里面的consumer数量等于这个topic下的partition数量的时候，如下图groupC，此时效率是最高的，每个partition都有一个consumer thread去消费。当consumer group里面的consumer数量大于这个topic下的partition数量的时候，如下图GroupD，就会有一个consumer thread空闲。因此，我们在设定consumer group的时候，只需要指明里面有几个consumer数量即可，无需指定对应的消费partition序号，consumer会自动进行rebalance。
    多个Consumer Group下的consumer可以消费同一条message，但是这种消费也是以o（1）的方式顺序的读取message去消费,，所以一定会重复消费这批message的，不能向AMQ那样多个BET作为consumer消费（对message加锁，消费的时候不能重复消费message）
- Consumer Rebalance的触发条件：（1）Consumer增加或删除会触发 Consumer Group的Rebalance（2）Broker的增加或者减少都会触发 Consumer Rebalance
- Consumer： Consumer处理partition里面的message的时候是o（1）顺序读取的。所以必须维护着上一次读到哪里的offsite信息。high level API,offset存于Zookeeper中，low level API的offset由自己维护。一般来说都是使用high level api的。Consumer的delivery gurarantee，默认是读完message先commmit再处理message，autocommit默认是true，这时候先commit就会更新offsite+1，一旦处理失败，offsite已经+1，这个时候就会丢message；也可以配置成读完消息处理再commit，这种情况下consumer端的响应就会比较慢的，需要等处理完才行。
一般情况下，一定是一个consumer group处理一个topic的message。Best Practice是这个consumer group里面consumer的数量等于topic里面partition的数量，这样效率是最高的，一个consumer thread处理一个partition。如果这个consumer group里面consumer的数量小于topic里面partition的数量，就会有consumer thread同时处理多个partition（这个是kafka自动的机制，我们不用指定），但是总之这个topic里面的所有partition都会被处理到的。。如果这个consumer group里面consumer的数量大于topic里面partition的数量，多出的consumer thread就会闲着啥也不干，剩下的是一个consumer thread处理一个partition，这就造成了资源的浪费，因为一个partition不可能被两个consumer thread去处理。所以我们线上的分布式多个service服务，每个service里面的kafka consumer数量都小于对应的topic的partition数量，但是所有服务的consumer数量只和等于partition的数量，这是因为分布式service服务的所有consumer都来自一个consumer group，如果来自不同的consumer group就会处理重复的message了（同一个consumer group下的consumer不能处理同一个partition，不同的consumer group可以处理同一个topic，那么都是顺序处理message，一定会处理重复的。一般这种情况都是两个不同的业务逻辑，才会启动两个consumer group来处理一个topic）。
如果producer的流量增大，当前的topic的parition数量=consumer数量，这时候的应对方式就是很想扩展：增加topic下的partition，同时增加这个consumer group下的consumer。

- Delivery Mode : Kafka producer 发送message不用维护message的offsite信息，因为这个时候，offsite就相当于一个自增id，producer就尽管发送message就好了。而且Kafka与AMQ不同，AMQ大都用在处理业务逻辑上，而Kafka大都是日志，所以Kafka的producer一般都是大批量的batch发送message，向这个topic一次性发送一大批message，load balance到一个partition上，一起插进去，offsite作为自增id自己增加就好。但是Consumer端是需要维护这个partition当前消费到哪个message的offsite信息的，这个offsite信息，high level api是维护在Zookeeper上，low level api是自己的程序维护。（Kafka管理界面上只能显示high level api的consumer部分，因为low level api的partition offsite信息是程序自己维护，kafka是不知道的，无法在管理界面上展示 ）当使用high level api的时候，先拿message处理，再定时自动commit offsite+1（也可以改成手动）, 并且kakfa处理message是没有锁操作的。因此如果处理message失败，此时还没有commit offsite+1，当consumer thread重启后会重复消费这个message。但是作为高吞吐量高并发的实时处理系统，at least once的情况下，至少一次会被处理到，是可以容忍的。如果无法容忍，就得使用low level api来自己程序维护这个offsite信息，那么想什么时候commit offsite+1就自己搞定了。
- Topic & Partition：Topic相当于传统消息系统MQ中的一个队列queue，producer端发送的message必须指定是发送到哪个topic，但是不需要指定topic下的哪个partition，因为kafka会把收到的message进行load balance，均匀的分布在这个topic下的不同的partition上（ hash(message) % [broker数量]  ）。物理上存储上，这个topic会分成一个或多个partition，每个partiton相当于是一个子queue。在物理结构上，每个partition对应一个物理的目录（文件夹），文件夹命名是[topicname]_[partition]_[序号]，一个topic可以有无数多的partition，根据业务需求和数据量来设置。在kafka配置文件中可随时更高num.partitions参数来配置更改topic的partition数量，在创建Topic时通过参数指定parittion数量。Topic创建之后通过Kafka提供的工具也可以修改partiton数量。
   一般来说，（1）一个Topic的Partition数量大于等于Broker的数量，可以提高吞吐率。（2）同一个Partition的Replica尽量分散到不同的机器，高可用。
  当add a new partition的时候，partition里面的message不会重新进行分配，原来的partition里面的message数据不会变，新加的这个partition刚开始是空的，随后进入这个topic的message就会重新参与所有partition的load balance
- Partition Replica：每个partition可以在其他的kafka broker节点上存副本，以便某个kafka broker节点宕机不会影响这个kafka集群。存replica副本的方式是按照kafka broker的顺序存。例如有5个kafka broker节点，某个topic有3个partition，每个partition存2个副本，那么partition1存broker1,broker2，partition2存broker2,broker3。。。以此类推（replica副本数目不能大于kafka broker节点的数目，否则报错。这里的replica数其实就是partition的副本总数，其中包括一个leader，其他的就是copy副本）。这样如果某个broker宕机，其实整个kafka内数据依然是完整的。但是，replica副本数越高，系统虽然越稳定，但是回来带资源和性能上的下降；replica副本少的话，也会造成系统丢数据的风险。
  （1）怎样传送消息：producer先把message发送到partition leader，再由leader发送给其他partition follower。（如果让producer发送给每个replica那就太慢了）
  （2）在向Producer发送ACK前需要保证有多少个Replica已经收到该消息：根据ack配的个数而定
  （3）怎样处理某个Replica不工作的情况：如果这个部工作的partition replica不在ack列表中，就是producer在发送消息到partition leader上，partition leader向partition follower发送message没有响应而已，这个不会影响整个系统，也不会有什么问题。如果这个不工作的partition replica在ack列表中的话，producer发送的message的时候会等待这个不工作的partition replca写message成功，但是会等到time out，然后返回失败因为某个ack列表中的partition replica没有响应，此时kafka会自动的把这个部工作的partition replica从ack列表中移除，以后的producer发送message的时候就不会有这个ack列表下的这个部工作的partition replica了。
  （4）怎样处理Failed Replica恢复回来的情况：如果这个partition replica之前不在ack列表中，那么启动后重新受Zookeeper管理即可，之后producer发送message的时候，partition leader会继续发送message到这个partition follower上。如果这个partition replica之前在ack列表中，此时重启后，需要把这个partition replica再手动加到ack列表中。（ack列表是手动添加的，出现某个部工作的partition replica的时候自动从ack列表中移除的）
- Partition leader与follower：partition也有leader和follower之分。leader是主partition，producer写kafka的时候先写partition leader，再由partition leader push给其他的partition follower。partition leader与follower的信息受Zookeeper控制，一旦partition leader所在的broker节点宕机，zookeeper会冲其他的broker的partition follower上选择follower变为parition leader。
- Topic分配partition和partition replica的算法：（1）将Broker（size=n）和待分配的Partition排序。（2）将第i个Partition分配到第（i%n）个Broker上。（3）将第i个Partition的第j个Replica分配到第（(i + j) % n）个Broker上
- 消息投递可靠性
一个消息如何算投递成功，Kafka提供了三种模式：
- 第一种是啥都不管，发送出去就当作成功，这种情况当然不能保证消息成功投递到broker；
- 第二种是Master-Slave模型，只有当Master和所有Slave都接收到消息时，才算投递成功，这种模型提供了最高的投递可靠性，但是损伤了性能；
- 第三种模型，即只要Master确认收到消息就算投递成功；实际使用时，根据应用特性选择，绝大多数情况下都会中和可靠性和性能选择第三种模型
  消息在broker上的可靠性，因为消息会持久化到磁盘上，所以如果正常stop一个broker，其上的数据不会丢失；但是如果不正常stop，可能会使存在页面缓存来不及写入磁盘的消息丢失，这可以通过配置flush页面缓存的周期、阈值缓解，但是同样会频繁的写磁盘会影响性能，又是一个选择题，根据实际情况配置。
  消息消费的可靠性，Kafka提供的是“At least once”模型，因为消息的读取进度由offset提供，offset可以由消费者自己维护也可以维护在zookeeper里，但是当消息消费后consumer挂掉，offset没有即时写回，就有可能发生重复读的情况，这种情况同样可以通过调整commit offset周期、阈值缓解，甚至消费者自己把消费和commit offset做成一个事务解决，但是如果你的应用不在乎重复消费，那就干脆不要解决，以换取最大的性能。
- Partition ack：当ack=1，表示producer写partition leader成功后，broker就返回成功，无论其他的partition follower是否写成功。当ack=2，表示producer写partition leader和其他一个follower成功的时候，broker就返回成功，无论其他的partition follower是否写成功。当ack=-1[parition的数量]的时候，表示只有producer全部写成功的时候，才算成功，kafka broker才返回成功信息。这里需要注意的是，如果ack=1的时候，一旦有个broker宕机导致partition的follower和leader切换，会导致丢数据。

- message状态：在Kafka中，消息的状态被保存在consumer中，broker不会关心哪个消息被消费了被谁消费了，只记录一个offset值（指向partition中下一个要被消费的消息位置），这就意味着如果consumer处理不好的话，broker上的一个消息可能会被消费多次。
- message持久化：Kafka中会把消息持久化到本地文件系统中，并且保持o(1)极高的效率。我们众所周知IO读取是非常耗资源的性能也是最慢的，这就是为了数据库的瓶颈经常在IO上，需要换SSD硬盘的原因。但是Kafka作为吞吐量极高的MQ，却可以非常高效的message持久化到文件。这是因为Kafka是顺序写入o（1）的时间复杂度，速度非常快。也是高吞吐量的原因。由于message的写入持久化是顺序写入的，因此message在被消费的时候也是按顺序被消费的，保证partition的message是顺序消费的。一般的机器,单机每秒100k条数据。
- message有效期：Kafka会长久保留其中的消息，以便consumer可以多次消费，当然其中很多细节是可配置的。
- Produer : Producer向Topic发送message，不需要指定partition，直接发送就好了。kafka通过partition ack来控制是否发送成功并把信息返回给producer，producer可以有任意多的thread，这些kafka服务器端是不care的。Producer端的delivery guarantee默认是At least once的。也可以设置Producer异步发送实现At most once。Producer可以用主键幂等性实现Exactly once
- Kafka高吞吐量： Kafka的高吞吐量体现在读写上，分布式并发的读和写都非常快，写的性能体现在以o(1)的时间复杂度进行顺序写入。读的性能体现在以o(1)的时间复杂度进行顺序读取， 对topic进行partition分区，consume group中的consume线程可以以很高能性能进行顺序读。
- Kafka delivery guarantee(message传送保证)：（1）At most once消息可能会丢，绝对不会重复传输；（2）At least once 消息绝对不会丢，但是可能会重复传输；（3）Exactly once每条信息肯定会被传输一次且仅传输一次，这是用户想要的。
- 批量发送：Kafka支持以消息集合为单位进行批量发送，以提高push效率。
- push-and-pull : Kafka中的Producer和consumer采用的是push-and-pull模式，即Producer只管向broker push消息，consumer只管从broker pull消息，两者对消息的生产和消费是异步的。
- Kafka集群中broker之间的关系：不是主从关系，各个broker在集群中地位一样，我们可以随意的增加或删除任何一个broker节点。
- 负载均衡方面： Kafka提供了一个 metadata API来管理broker之间的负载（对Kafka0.8.x而言，对于0.7.x主要靠zookeeper来实现负载均衡）。
- 同步异步：Producer采用异步push方式，极大提高Kafka系统的吞吐率（可以通过参数控制是采用同步还是异步方式）。
- 分区机制partition：Kafka的broker端支持消息分区partition，Producer可以决定把消息发到哪个partition，在一个partition 中message的顺序就是Producer发送消息的顺序，一个topic中可以有多个partition，具体partition的数量是可配置的。partition的概念使得kafka作为MQ可以横向扩展，吞吐量巨大。partition可以设置replica副本，replica副本存在不同的kafka broker节点上，第一个partition是leader,其他的是follower，message先写到partition leader上，再由partition leader push到parition follower上。所以说kafka可以水平扩展，也就是扩展partition。
- 离线数据装载：Kafka由于对可拓展的数据持久化的支持，它也非常适合向Hadoop或者数据仓库中进行数据装载。
- 实时数据与离线数据：kafka既支持离线数据也支持实时数据，因为kafka的message持久化到文件，并可以设置有效期，因此可以把kafka作为一个高效的存储来使用，可以作为离线数据供后面的分析。当然作为分布式实时消息系统，大多数情况下还是用于实时的数据处理的，但是当cosumer消费能力下降的时候可以通过message的持久化在淤积数据在kafka。
- 插件支持：现在不少活跃的社区已经开发出不少插件来拓展Kafka的功能，如用来配合Storm、Hadoop、flume相关的插件。
- 解耦:  相当于一个MQ，使得Producer和Consumer之间异步的操作，系统之间解耦
- 冗余:  replica有多个副本，保证一个broker node宕机后不会影响整个服务
- 扩展性:  broker节点可以水平扩展，partition也可以水平增加，partition replica也可以水平增加
- 峰值:  在访问量剧增的情况下，kafka水平扩展, 应用仍然需要继续发挥作用
- 可恢复性:  系统的一部分组件失效时，由于有partition的replica副本，不会影响到整个系统。
- 顺序保证性：由于kafka的producer的写message与consumer去读message都是顺序的读写，保证了高效的性能。
- 缓冲：由于producer那面可能业务很简单，而后端consumer业务会很复杂并有数据库的操作，因此肯定是producer会比consumer处理速度快，如果没有kafka，producer直接调用consumer，那么就会造成整个系统的处理速度慢，加一层kafka作为MQ，可以起到缓冲的作用。
- 异步通信：作为MQ，Producer与Consumer异步通信

2.Kafka文件存储机制

2.1 Kafka部分名词解释如下：
     Kafka中发布订阅的对象是topic。我们可以为每类数据创建一个topic，把向topic发布消息的客户端称作producer，从topic订阅消息的客户端称作consumer。Producers和consumers可以同时从多个topic读写数据。一个kafka集群由一个或多个broker服务器组成，它负责持久化和备份具体的kafka消息。
  • Broker：Kafka节点，一个Kafka节点就是一个broker，多个broker可以组成一个Kafka集群。
  • Topic：一类消息，消息存放的目录即主题，例如page view日志、click日志等都可以以topic的形式存在，Kafka集群能够同时负责多个topic的分发。
  • Partition：topic物理上的分组，一个topic可以分为多个partition，每个partition是一个有序的队列
  • Segment：partition物理上由多个segment组成，每个Segment存着message信息
  • Producer : 生产message发送到topic
  • Consumer : 订阅topic消费message, consumer作为一个线程来消费
  • Consumer Group：一个Consumer Group包含多个consumer, 这个是预先在配置文件中配置好的。各个consumer（consumer 线程）可以组成一个组（Consumer group ），partition中的每个message只能被组（Consumer group ） 中的一个consumer（consumer 线程 ）消费，如果一个message可以被多个consumer（consumer 线程 ） 消费的话，那么这些consumer必须在不同的组。Kafka不支持一个partition中的message由两个或两个以上的consumer thread来处理，即便是来自不同的consumer group的也不行。它不能像AMQ那样可以多个BET作为consumer去处理message，这是因为多个BET去消费一个Queue中的数据的时候，由于要保证不能多个线程拿同一条message，所以就需要行级别悲观所（for update）,这就导致了consume的性能下降，吞吐量不够。而kafka为了保证吞吐量，只允许一个consumer线程去访问一个partition。如果觉得效率不高的时候，可以加partition的数量来横向扩展，那么再加新的consumer thread去消费。这样没有锁竞争，充分发挥了横向的扩展性，吞吐量极高。这也就形成了分布式消费的概念。
  • 2.2 kafka一些原理概念
1.持久化
kafka使用文件存储消息(append only log),这就直接决定kafka在性能上严重依赖文件系统的本身特性.且无论任何OS下,对文件系统本身的优化是非常艰难的.文件缓存/直接内存映射等是常用的手段.因为kafka是对日志文件进行append操作,因此磁盘检索的开支是较小的;同时为了减少磁盘写入的次数,broker会将消息暂时buffer起来,当消息的个数(或尺寸)达到一定阀值时,再flush到磁盘,这样减少了磁盘IO调用的次数.对于kafka而言,较高性能的磁盘,将会带来更加直接的性能提升.
2.性能
除磁盘IO之外,我们还需要考虑网络IO,这直接关系到kafka的吞吐量问题.kafka并没有提供太多高超的技巧;对于producer端,可以将消息buffer起来,当消息的条数达到一定阀值时,批量发送给broker;对于consumer端也是一样,批量fetch多条消息.不过消息量的大小可以通过配置文件来指定.对于kafka broker端,似乎有个sendfile系统调用可以潜在的提升网络IO的性能:将文件的数据映射到系统内存中,socket直接读取相应的内存区域即可,而无需进程再次copy和交换(这里涉及到"磁盘IO数据"/"内核内存"/"进程内存"/"网络缓冲区",多者之间的数据copy).
其实对于producer/consumer/broker三者而言,CPU的开支应该都不大,因此启用消息压缩机制是一个良好的策略;压缩需要消耗少量的CPU资源,不过对于kafka而言,网络IO更应该需要考虑.可以将任何在网络上传输的消息都经过压缩.kafka支持gzip/snappy等多种压缩方式.
3.负载均衡
kafka集群中的任何一个broker,都可以向producer提供metadata信息,这些metadata中包含"集群中存活的servers列表"/"partitions leader列表"等信息(请参看zookeeper中的节点信息). 当producer获取到metadata信息之后, producer将会和Topic下所有partition leader保持socket连接;消息由producer直接通过socket发送到broker,中间不会经过任何"路由层".
异步发送，将多条消息暂且在客户端buffer起来,并将他们批量发送到broker;小数据IO太多,会拖慢整体的网络延迟,批量延迟发送事实上提升了网络效率;不过这也有一定的隐患,比如当producer失效时,那些尚未发送的消息将会丢失。
4.Topic模型
其他JMS实现,消息消费的位置是有prodiver保留,以便避免重复发送消息或者将没有消费成功的消息重发等,同时还要控制消息的状态.这就要求JMS broker需要太多额外的工作.在kafka中,partition中的消息只有一个consumer在消费,且不存在消息状态的控制,也没有复杂的消息确认机制,可见kafka broker端是相当轻量级的.当消息被consumer接收之后,consumer可以在本地保存最后消息的offset,并间歇性的向zookeeper注册offset.由此可见,consumer客户端也很轻量级。
kafka中consumer负责维护消息的消费记录,而broker则不关心这些,这种设计不仅提高了consumer端的灵活性,也适度的减轻了broker端设计的复杂度;这是和众多JMS prodiver的区别.此外,kafka中消息ACK的设计也和JMS有很大不同,kafka中的消息是批量(通常以消息的条数或者chunk的尺寸为单位)发送给consumer,当消息消费成功后,向zookeeper提交消息的offset,而不会向broker交付ACK.或许你已经意识到,这种"宽松"的设计,将会有"丢失"消息/"消息重发"的危险.
5.消息传输一致
Kafka提供3种消息传输一致性语义：最多1次，最少1次，恰好1次。
最少1次：可能会重传数据，有可能出现数据被重复处理的情况;
最多1次：可能会出现数据丢失情况;
恰好1次：并不是指真正只传输1次，只不过有一个机制。确保不会出现“数据被重复处理”和“数据丢失”的情况。
at most once: 消费者fetch消息,然后保存offset,然后处理消息;当client保存offset之后,但是在消息处理过程中consumer进程失效(crash),导致部分消息未能继续处理.那么此后可能其他consumer会接管,但是因为offset已经提前保存,那么新的consumer将不能fetch到offset之前的消息(尽管它们尚没有被处理),这就是"at most once".
at least once: 消费者fetch消息,然后处理消息,然后保存offset.如果消息处理成功之后,但是在保存offset阶段zookeeper异常或者consumer失效,导致保存offset操作未能执行成功,这就导致接下来再次fetch时可能获得上次已经处理过的消息,这就是"at least once".
"Kafka Cluster"到消费者的场景中可以采取以下方案来得到“恰好1次”的一致性语义：
最少1次＋消费者的输出中额外增加已处理消息最大编号：由于已处理消息最大编号的存在，不会出现重复处理消息的情况。
6.副本
kafka中,replication策略是基于partition,而不是topic;kafka将每个partition数据复制到多个server上,任何一个partition有一个leader和多个follower(可以没有);备份的个数可以通过broker配置文件来设定。leader处理所有的read-write请求,follower需要和leader保持同步.Follower就像一个"consumer",消费消息并保存在本地日志中;leader负责跟踪所有的follower状态,如果follower"落后"太多或者失效,leader将会把它从replicas同步列表中删除.当所有的follower都将一条消息保存成功,此消息才被认为是"committed",那么此时consumer才能消费它,这种同步策略,就要求follower和leader之间必须具有良好的网络环境.即使只有一个replicas实例存活,仍然可以保证消息的正常发送和接收,只要zookeeper集群存活即可.
选择follower时需要兼顾一个问题,就是新leader server上所已经承载的partition leader的个数,如果一个server上有过多的partition leader,意味着此server将承受着更多的IO压力.在选举新leader,需要考虑到"负载均衡",partition leader较少的broker将会更有可能成为新的leader.
7.log
每个log entry格式为"4个字节的数字N表示消息的长度" + "N个字节的消息内容";每个日志都有一个offset来唯一的标记一条消息,offset的值为8个字节的数字,表示此消息在此partition中所处的起始位置..每个partition在物理存储层面,有多个log file组成(称为segment).segment file的命名为"最小offset".kafka.例如"00000000000.kafka";其中"最小offset"表示此segment中起始消息的offset.
获取消息时,需要指定offset和最大chunk尺寸,offset用来表示消息的起始位置,chunk size用来表示最大获取消息的总长度(间接的表示消息的条数).根据offset,可以找到此消息所在segment文件,然后根据segment的最小offset取差值,得到它在file中的相对位置,直接读取输出即可.
8.分布式
kafka使用zookeeper来存储一些meta信息,并使用了zookeeper watch机制来发现meta信息的变更并作出相应的动作(比如consumer失效,触发负载均衡等)
Broker node registry: 当一个kafka broker启动后,首先会向zookeeper注册自己的节点信息(临时znode),同时当broker和zookeeper断开连接时,此znode也会被删除.
Broker Topic Registry: 当一个broker启动时,会向zookeeper注册自己持有的topic和partitions信息,仍然是一个临时znode.
Consumer and Consumer group: 每个consumer客户端被创建时,会向zookeeper注册自己的信息;此作用主要是为了"负载均衡".一个group中的多个consumer可以交错的消费一个topic的所有partitions;简而言之,保证此topic的所有partitions都能被此group所消费,且消费时为了性能考虑,让partition相对均衡的分散到每个consumer上.
Consumer id Registry: 每个consumer都有一个唯一的ID(host:uuid,可以通过配置文件指定,也可以由系统生成),此id用来标记消费者信息.
Consumer offset Tracking: 用来跟踪每个consumer目前所消费的partition中最大的offset.此znode为持久节点,可以看出offset跟group_id有关,以表明当group中一个消费者失效,其他consumer可以继续消费.
Partition Owner registry: 用来标记partition正在被哪个consumer消费.临时znode。此节点表达了"一个partition"只能被group下一个consumer消费,同时当group下某个consumer失效,那么将会触发负载均衡(即:让partitions在多个consumer间均衡消费,接管那些"游离"的partitions)
当consumer启动时,所触发的操作:
A) 首先进行"Consumer id Registry";
B) 然后在"Consumer id Registry"节点下注册一个watch用来监听当前group中其他consumer的"leave"和"join";只要此znode path下节点列表变更,都会触发此group下consumer的负载均衡.(比如一个consumer失效,那么其他consumer接管partitions).
C) 在"Broker id registry"节点下,注册一个watch用来监听broker的存活情况;如果broker列表变更,将会触发所有的groups下的consumer重新balance.
总结:
1) Producer端使用zookeeper用来"发现"broker列表,以及和Topic下每个partition leader建立socket连接并发送消息.
2) Broker端使用zookeeper用来注册broker信息,已经监测partition leader存活性.
3) Consumer端使用zookeeper用来注册consumer信息,其中包括consumer消费的partition列表等,同时也用来发现broker列表,并和partition leader建立socket连接,并获取消息。
9.Leader的选择
Kafka的核心是日志文件，日志文件在集群中的同步是分布式数据系统最基础的要素。
如果leaders永远不会down的话我们就不需要followers了！一旦leader down掉了，需要在followers中选择一个新的leader.但是followers本身有可能延时太久或者crash，所以必须选择高质量的follower作为leader.必须保证，一旦一个消息被提交了，但是leader down掉了，新选出的leader必须可以提供这条消息。大部分的分布式系统采用了多数投票法则选择新的leader,对于多数投票法则，就是根据所有副本节点的状况动态的选择最适合的作为leader.Kafka并不是使用这种方法。
Kafka动态维护了一个同步状态的副本的集合（a set of in-sync replicas），简称ISR，在这个集合中的节点都是和leader保持高度一致的，任何一条消息必须被这个集合中的每个节点读取并追加到日志中了，才回通知外部这个消息已经被提交了。因此这个集合中的任何一个节点随时都可以被选为leader.ISR在ZooKeeper中维护。ISR中有f+1个节点，就可以允许在f个节点down掉的情况下不会丢失消息并正常提供服。ISR的成员是动态的，如果一个节点被淘汰了，当它重新达到“同步中”的状态时，他可以重新加入ISR.这种leader的选择方式是非常快速的，适合kafka的应用场景。
一个邪恶的想法：如果所有节点都down掉了怎么办？Kafka对于数据不会丢失的保证，是基于至少一个节点是存活的，一旦所有节点都down了，这个就不能保证了。
实际应用中，当所有的副本都down掉时，必须及时作出反应。可以有以下两种选择:
1. 等待ISR中的任何一个节点恢复并担任leader。
2. 选择所有节点中（不只是ISR）第一个恢复的节点作为leader.
这是一个在可用性和连续性之间的权衡。如果等待ISR中的节点恢复，一旦ISR中的节点起不起来或者数据都是了，那集群就永远恢复不了了。如果等待ISR意外的节点恢复，这个节点的数据就会被作为线上数据，有可能和真实的数据有所出入，因为有些数据它可能还没同步到。Kafka目前选择了第二种策略，在未来的版本中将使这个策略的选择可配置，可以根据场景灵活的选择。
这种窘境不只Kafka会遇到，几乎所有的分布式数据系统都会遇到。
10.副本管理
以上仅仅以一个topic一个分区为例子进行了讨论，但实际上一个Kafka将会管理成千上万的topic分区.Kafka尽量的使所有分区均匀的分布到集群所有的节点上而不是集中在某些节点上，另外主从关系也尽量均衡这样每个几点都会担任一定比例的分区的leader.
优化leader的选择过程也是很重要的，它决定了系统发生故障时的空窗期有多久。Kafka选择一个节点作为“controller”,当发现有节点down掉的时候它负责在游泳分区的所有节点中选择新的leader,这使得Kafka可以批量的高效的管理所有分区节点的主从关系。如果controller down掉了，活着的节点中的一个会备切换为新的controller.
11.Leader与副本同步
对于某个分区来说，保存正分区的"broker"为该分区的"leader"，保存备份分区的"broker"为该分区的"follower"。备份分区会完全复制正分区的消息，包括消息的编号等附加属性值。为了保持正分区和备份分区的内容一致，Kafka采取的方案是在保存备份分区的"broker"上开启一个消费者进程进行消费，从而使得正分区的内容与备份分区的内容保持一致。一般情况下，一个分区有一个“正分区”和零到多个“备份分区”。可以配置“正分区+备份分区”的总数量，关于这个配置，不同主题可以有不同的配置值。注意，生产者，消费者只与保存正分区的"leader"进行通信。
Kafka允许topic的分区拥有若干副本，这个数量是可以配置的，你可以为每个topic配置副本的数量。Kafka会自动在每个副本上备份数据，所以当一个节点down掉时数据依然是可用的。
Kafka的副本功能不是必须的，你可以配置只有一个副本，这样其实就相当于只有一份数据。
创建副本的单位是topic的分区，每个分区都有一个leader和零或多个followers.所有的读写操作都由leader处理，一般分区的数量都比broker的数量多的多，各分区的leader均匀的分布在brokers中。所有的followers都复制leader的日志，日志中的消息和顺序都和leader中的一致。followers向普通的consumer那样从leader那里拉取消息并保存在自己的日志文件中。
许多分布式的消息系统自动的处理失败的请求，它们对一个节点是否着（alive）”有着清晰的定义。Kafka判断一个节点是否活着有两个条件：
1. 节点必须可以维护和ZooKeeper的连接，Zookeeper通过心跳机制检查每个节点的连接。
2. 如果节点是个follower,他必须能及时的同步leader的写操作，延时不能太久。
符合以上条件的节点准确的说应该是“同步中的（in sync）”，而不是模糊的说是“活着的”或是“失败的”。Leader会追踪所有“同步中”的节点，一旦一个down掉了，或是卡住了，或是延时太久，leader就会把它移除。至于延时多久算是“太久”，是由参数replica.lag.max.messages决定的，怎样算是卡住了，怎是由参数replica.lag.time.max.ms决定的。
只有当消息被所有的副本加入到日志中时，才算是“committed”，只有committed的消息才会发送给consumer，这样就不用担心一旦leader down掉了消息会丢失。Producer也可以选择是否等待消息被提交的通知，这个是由参数acks决定的。
Kafka保证只要有一个“同步中”的节点，“committed”的消息就不会丢失。
  • 2.3  kafka拓扑结构
       一个典型的Kafka集群中包含若干Producer（可以是web前端FET，或者是服务器日志等），若干broker（Kafka支持水平扩展，一般broker数量越多，集群吞吐率越高），若干ConsumerGroup，以及一个Zookeeper集群。Kafka通过Zookeeper管理Kafka集群配置：选举Kafka broker的leader，以及在Consumer Group发生变化时进行rebalance，因为consumer消费kafka topic的partition的offsite信息是存在Zookeeper的。Producer使用push模式将消息发布到broker，Consumer使用pull模式从broker订阅并消费消息。

分析过程分为以下4个步骤：

  • topic中partition存储分布
  • partiton中文件存储方式 (partition在linux服务器上就是一个目录（文件夹）)
  • partiton中segment文件存储结构
  • 在partition中如何通过offset查找message

通过上述4过程详细分析，我们就可以清楚认识到kafka文件存储机制的奥秘。

2.3 topic中partition存储分布

假设实验环境中Kafka集群只有一个broker，xxx/message-folder为数据文件存储根目录，在Kafka broker中server.properties文件配置(参数log.dirs=xxx/message-folder)，例如创建2个topic名 称分别为report_push、launch_info, partitions数量都为partitions=4

存储路径和目录规则为：

xxx/message-folder

  |--report_push-0
|--report_push-1
|--report_push-2
|--report_push-3
|--launch_info-0
|--launch_info-1
|--launch_info-2
|--launch_info-3
在Kafka文件存储中，同一个topic下有多个不同partition，每个partition为一个目录，partiton命名规则为topic名称+有序序号，第一个partiton序号从0开始，序号最大值为partitions数量减1。
消息发送时都被发送到一个topic，其本质就是一个目录，而topic由是由一些Partition组成,其组织结构如下图所示：
我们可以看到，Partition是一个Queue的结构，每个Partition中的消息都是有序的，生产的消息被不断追加到Partition上，其中的每一个消息都被赋予了一个唯一的offset值。
Kafka集群会保存所有的消息，不管消息有没有被消费；我们可以设定消息的过期时间，只有过期的数据才会被自动清除以释放磁盘空间。比如我们设置消息过期时间为2天，那么这2天内的所有消息都会被保存到集群中，数据只有超过了两天才会被清除。
Kafka只维护在Partition中的offset值，因为这个offsite标识着这个partition的message消费到哪条了。Consumer每消费一个消息，offset就会加1。其实消息的状态完全是由Consumer控制的，Consumer可以跟踪和重设这个offset值，这样的话Consumer就可以读取任意位置的消息。
把消息日志以Partition的形式存放有多重考虑，第一，方便在集群中扩展，每个Partition可以通过调整以适应它所在的机器，而一个topic又可以有多个Partition组成，因此整个集群就可以适应任意大小的数据了；第二就是可以提高并发，因为可以以Partition为单位读写了。
通过上面介绍的我们可以知道，kafka中的数据是持久化的并且能够容错的。Kafka允许用户为每个topic设置副本数量，副本数量决定了有几个broker来存放写入的数据。如果你的副本数量设置为3，那么一份数据就会被存放在3台不同的机器上，那么就允许有2个机器失败。一般推荐副本数量至少为2，这样就可以保证增减、重启机器时不会影响到数据消费。如果对数据持久化有更高的要求，可以把副本数量设置为3或者更多。
Kafka中的topic是以partition的形式存放的，每一个topic都可以设置它的partition数量，Partition的数量决定了组成topic的message的数量。Producer在生产数据时，会按照一定规则（这个规则是可以自定义的）把消息发布到topic的各个partition中。上面将的副本都是以partition为单位的，不过只有一个partition的副本会被选举成leader作为读写用。
关于如何设置partition值需要考虑的因素。一个partition只能被一个消费者消费（一个消费者可以同时消费多个partition），因此，如果设置的partition的数量小于consumer的数量，就会有消费者消费不到数据。所以，推荐partition的数量一定要大于同时运行的consumer的数量。另外一方面，建议partition的数量大于集群broker的数量，这样leader partition就可以均匀的分布在各个broker中，最终使得集群负载均衡。在Cloudera,每个topic都有上百个partition。需要注意的是，kafka需要为每个partition分配一些内存来缓存消息数据，如果partition数量越大，就要为kafka分配更大的heap space。
2.4 partiton中文件存储方式
  • 每个partion(目录)相当于一个巨型文件被平均分配到多个大小相等segment(段)数据文件中。但每个段segment file消息数量不一定相等，这种特性方便old segment file快速被删除。
  • 每个partiton只需要支持顺序读写就行了，segment文件生命周期由服务端配置参数决定。

这样做的好处就是能快速删除无用文件，有效提高磁盘利用率。

2.5 partiton中segment文件存储结构
producer发message到某个topic，message会被均匀的分布到多个partition上（随机或根据用户指定的回调函数进行分布），kafka broker收到message往对应partition的最后一个segment上添加该消息，当某个segment上的消息条数达到配置值或消息发布时间超过阈值时，segment上的消息会被flush到磁盘，只有flush到磁盘上的消息consumer才能消费，segment达到一定的大小后将不会再往该segment写数据，broker会创建新的segment。
每个part在内存中对应一个index，记录每个segment中的第一条消息偏移。
  • segment file组成：由2大部分组成，分别为index file和data file，此2个文件一一对应，成对出现，后缀".index"和“.log”分别表示为segment索引文件、数据文件.
  • segment文件命名规则：partion全局的第一个segment从0开始，后续每个segment文件名为上一个全局partion的最大offset(偏移message数)。数值最大为64位long大小，19位数字字符长度，没有数字用0填充。
每个segment中存储很多条消息，消息id由其逻辑位置决定，即从消息id可直接定位到消息的存储位置，避免id到位置的额外映射。

下面文件列表是笔者在Kafka broker上做的一个实验，创建一个topicXXX包含1 partition，设置每个segment大小为500MB,并启动producer向Kafka broker写入大量数据,如下图2所示segment文件列表形象说明了上述2个规则：

以上述图2中一对segment file文件为例，说明segment中index<—->data file对应关系物理结构如下：

上述图3中索引文件存储大量元数据，数据文件存储大量消息，索引文件中元数据指向对应数据文件中message的物理偏移地址。其中以索引文件中 元数据3,497为例，依次在数据文件中表示第3个message(在全局partiton表示第368772个message)、以及该消息的物理偏移 地址为497。

从上述图3了解到segment data file由许多message组成，下面详细说明message物理结构如下：

参数说明：

关键字解释说明
8 byte offset在parition(分区)内的每条消息都有一个有序的id号，这个id号被称为偏移(offset),它可以唯一确定每条消息在parition(分区)内的位置。即offset表示partiion的第多少message
4 byte message sizemessage大小
4 byte CRC32用crc32校验message
1 byte “magic"表示本次发布Kafka服务程序协议版本号
1 byte “attributes"表示为独立版本、或标识压缩类型、或编码类型。
4 byte key length表示key的长度,当key为-1时，K byte key字段不填
K byte key可选
value bytes payload表示实际消息数据。
2.6 在partition中如何通过offset查找message

例如读取offset=368776的message，需要通过下面2个步骤查找。

  • 第一步查找segment file上述图2为例，其中00000000000000000000.index表示最开始的文件，起始偏移量(offset)为0.第二个文件 00000000000000368769.index的消息量起始偏移量为368770 = 368769 + 1.同样，第三个文件00000000000000737337.index的起始偏移量为737338=737337 + 1，其他后续文件依次类推，以起始偏移量命名并排序这些文件，只要根据offset **二分查找**文件列表，就可以快速定位到具体文件。

    当offset=368776时定位到00000000000000368769.index|log

  • 第二步通过segment file查找message通过第一步定位到segment file，当offset=368776时，依次定位到00000000000000368769.index的元数据物理位置和 00000000000000368769.log的物理偏移地址，然后再通过00000000000000368769.log顺序查找直到 offset=368776为止。
segment index file采取稀疏索引存储方式，它减少索引文件大小，通过mmap可以直接内存操作，稀疏索引为数据文件的每个对应message设置一个元数据指针,它 比稠密索引节省了更多的存储空间，但查找起来需要消耗更多的时间。
kafka会记录offset到zk中。但是，zk client api对zk的频繁写入是一个低效的操作。0.8.2 kafka引入了native offset storage，将offset管理从zk移出，并且可以做到水平扩展。其原理就是利用了kafka的compacted topic，offset以consumer group,topic与partion的组合作为key直接提交到compacted topic中。同时Kafka又在内存中维护了的三元组来维护最新的offset信息，consumer来取最新offset信息的时候直接内存里拿即可。当然，kafka允许你快速的checkpoint最新的offset信息到磁盘上。
3.Partition Replication原则

Kafka高效文件存储设计特点

  • Kafka把topic中一个parition大文件分成多个小文件段，通过多个小文件段，就容易定期清除或删除已经消费完文件，减少磁盘占用。
  • 通过索引信息可以快速定位message和确定response的最大大小。
  • 通过index元数据全部映射到memory，可以避免segment file的IO磁盘操作。
  • 通过索引文件稀疏存储，可以大幅降低index文件元数据占用空间大小。

1. Kafka集群partition replication默认自动分配分析

下面以一个Kafka集群中4个Broker举例，创建1个topic包含4个Partition，2 Replication；数据Producer流动如图所示：

(1)

(2)当集群中新增2节点，Partition增加到6个时分布情况如下：



副本分配逻辑规则如下：

  • 在Kafka集群中，每个Broker都有均等分配Partition的Leader机会。
  • 上述图Broker Partition中，箭头指向为副本，以Partition-0为例:broker1中parition-0为Leader，Broker2中Partition-0为副本。
  • 上述图种每个Broker(按照BrokerId有序)依次分配主Partition,下一个Broker为副本，如此循环迭代分配，多副本都遵循此规则。
副本分配算法如下：
  • 将所有N Broker和待分配的i个Partition排序.
  • 将第i个Partition分配到第(i mod n)个Broker上.
  • 将第i个Partition的第j个副本分配到第((i + j) mod n)个Broker上.
4.Kafka Broker一些特性
4.1 无状态的Kafka Broker :
1. Broker没有副本机制，一旦broker宕机，该broker的消息将都不可用。
2. Broker不保存订阅者的状态，由订阅者自己保存。
3. 无状态导致消息的删除成为难题（可能删除的消息正在被订阅），kafka采用基于时间的SLA(服务水平保证)，消息保存一定时间（通常为7天）后会被删除。
4. 消息订阅者可以rewind back到任意位置重新进行消费，当订阅者故障时，可以选择最小的offset进行重新读取消费消息。
4.2 message的交付与生命周期 ：
1. 不是严格的JMS， 因此kafka对消息的重复、丢失、错误以及顺序型没有严格的要求。（这是与AMQ最大的区别）
2. kafka提供at-least-once delivery,即当consumer宕机后，有些消息可能会被重复delivery。
3. 因每个partition只会被consumer group内的一个consumer消费，故kafka保证每个partition内的消息会被顺序的订阅。
4. Kafka为每条消息为每条消息计算CRC校验，用于错误检测，crc校验不通过的消息会直接被丢弃掉。
4.3 压缩
Kafka支持以集合（batch）为单位发送消息，在此基础上，Kafka还支持对消息集合进行压缩，Producer端可以通过GZIP或Snappy格式对消息集合进行压缩。Producer端进行压缩之后，在Consumer端需进行解压。压缩的好处就是减少传输的数据量，减轻对网络传输的压力，在对大数据处理上，瓶颈往往体现在网络上而不是CPU。
那么如何区分消息是压缩的还是未压缩的呢，Kafka在消息头部添加了一个描述压缩属性字节，这个字节的后两位表示消息的压缩采用的编码，如果后两位为0，则表示消息未被压缩。
4.4 消息可靠性
在消息系统中，保证消息在生产和消费过程中的可靠性是十分重要的，在实际消息传递过程中，可能会出现如下三中情况：
- 一个消息发送失败
- 一个消息被发送多次
- 最理想的情况：exactly-once ,一个消息发送成功且仅发送了一次
有许多系统声称它们实现了exactly-once，但是它们其实忽略了生产者或消费者在生产和消费过程中有可能失败的情况。比如虽然一个Producer成功发送一个消息，但是消息在发送途中丢失，或者成功发送到broker，也被consumer成功取走，但是这个consumer在处理取过来的消息时失败了。
从Producer端看：Kafka是这么处理的，当一个消息被发送后，Producer会等待broker成功接收到消息的反馈（可通过参数控制等待时间），如果消息在途中丢失或是其中一个broker挂掉，Producer会重新发送（我们知道Kafka有备份机制，可以通过参数控制是否等待所有备份节点都收到消息）。
从Consumer端看：前面讲到过partition，broker端记录了partition中的一个offset值，这个值指向Consumer下一个即将消费message。当Consumer收到了消息，但却在处理过程中挂掉，此时Consumer可以通过这个offset值重新找到上一个消息再进行处理。Consumer还有权限控制这个offset值，对持久化到broker端的消息做任意处理。
4.5 备份机制
备份机制是Kafka0.8版本的新特性，备份机制的出现大大提高了Kafka集群的可靠性、稳定性。有了备份机制后，Kafka允许集群中的节点挂掉后而不影响整个集群工作。一个备份数量为n的集群允许n-1个节点失败。在所有备份节点中，有一个节点作为lead节点，这个节点保存了其它备份节点列表，并维持各个备份间的状体同步。下面这幅图解释了Kafka的备份机制:
4.6 Kafka高效性相关设计
4.6.1 消息的持久化
Kafka高度依赖文件系统来存储和缓存消息(AMQ的nessage是持久化到mysql数据库中的)，因为一般的人认为磁盘是缓慢的，这导致人们对持久化结构具有竞争性持怀疑态度。其实，磁盘的快或者慢，这决定于我们如何使用磁盘。因为磁盘线性写的速度远远大于随机写。线性读写在大多数应用场景下是可以预测的。
4.6.2 常数时间性能保证
每个Topic的Partition的是一个大文件夹，里面有无数个小文件夹segment，但partition是一个队列，队列中的元素是segment,消费的时候先从第0个segment开始消费，新来message存在最后一个消息队列中。对于segment也是对队列，队列元素是message,有对应的offsite标识是哪个message。消费的时候先从这个segment的第一个message开始消费，新来的message存在segment的最后。
消息系统的持久化队列可以构建在对一个文件的读和追加上，就像一般情况下的日志解决方案。它有一个优点，所有的操作都是常数时间，并且读写之间不会相互阻塞。这种设计具有极大的性能优势：最终系统性能和数据大小完全无关，服务器可以充分利用廉价的硬盘来提供高效的消息服务。
事实上还有一点，磁盘空间的无限增大而不影响性能这点，意味着我们可以提供一般消息系统无法提供的特性。比如说，消息被消费后不是立马被删除，我们可以将这些消息保留一段相对比较长的时间（比如一个星期）。
5.Kafka 生产者-消费者
     消息系统通常都会由生产者，消费者，Broker三大部分组成，生产者会将消息写入到Broker，消费者会从Broker中读取出消息，不同的MQ实现的Broker实现会有所不同，不过Broker的本质都是要负责将消息落地到服务端的存储系统中。具体步骤如下：
  1. 生产者客户端应用程序产生消息：
    1. 客户端连接对象将消息包装到请求中发送到服务端
    2. 服务端的入口也有一个连接对象负责接收请求，并将消息以文件的形式存储起来
    3. 服务端返回响应结果给生产者客户端
  2. 消费者客户端应用程序消费消息：
    1. 客户端连接对象将消费信息也包装到请求中发送给服务端
    2. 服务端从文件存储系统中取出消息
    3. 服务端返回响应结果给消费者客户端
    4. 客户端将响应结果还原成消息并开始处理消息
                                                                              图4-1 客户端和服务端交互
5.1  Producers
Producers直接发送消息到broker上的leader partition，不需要经过任何中介或其他路由转发。为了实现这个特性，kafka集群中的每个broker都可以响应producer的请求，并返回topic的一些元信息，这些元信息包括哪些机器是存活的，topic的leader partition都在哪，现阶段哪些leader partition是可以直接被访问的。
Producer客户端自己控制着消息被推送到哪些partition。实现的方式可以是随机分配、实现一类随机负载均衡算法，或者指定一些分区算法。Kafka提供了接口供用户实现自定义的partition，用户可以为每个消息指定一个partitionKey，通过这个key来实现一些hash分区算法。比如，把userid作为partitionkey的话，相同userid的消息将会被推送到同一个partition。
以Batch的方式推送数据可以极大的提高处理效率，kafka Producer 可以将消息在内存中累计到一定数量后作为一个batch发送请求。Batch的数量大小可以通过Producer的参数控制，参数值可以设置为累计的消息的数量（如500条）、累计的时间间隔（如100ms）或者累计的数据大小(64KB)。通过增加batch的大小，可以减少网络请求和磁盘IO的次数，当然具体参数设置需要在效率和时效性方面做一个权衡。
Producers可以异步的并行的向kafka发送消息，但是通常producer在发送完消息之后会得到一个future响应，返回的是offset值或者发送过程中遇到的错误。这其中有个非常重要的参数“acks”,这个参数决定了producer要求leader partition 收到确认的副本个数，如果acks设置数量为0，表示producer不会等待broker的响应，所以，producer无法知道消息是否发送成功，这样有可能会导致数据丢失，但同时，acks值为0会得到最大的系统吞吐量。
若acks设置为1，表示producer会在leader partition收到消息时得到broker的一个确认，这样会有更好的可靠性，因为客户端会等待直到broker确认收到消息。若设置为-1，producer会在所有备份的partition收到消息时得到broker的确认，这个设置可以得到最高的可靠性保证。
Kafka 消息有一个定长的header和变长的字节数组组成。因为kafka消息支持字节数组，也就使得kafka可以支持任何用户自定义的序列号格式或者其它已有的格式如Apache Avro、protobuf等。Kafka没有限定单个消息的大小，但我们推荐消息大小不要超过1MB,通常一般消息大小都在1~10kB之前。
发布消息时，kafka client先构造一条消息，将消息加入到消息集set中（kafka支持批量发布，可以往消息集合中添加多条消息，一次行发布），send消息时，producer client需指定消息所属的topic。
5.2  Consumers
Kafka提供了两套consumer api，分为high-level api和sample-api。Sample-api 是一个底层的API，它维持了一个和单一broker的连接，并且这个API是完全无状态的，每次请求都需要指定offset值，因此，这套API也是最灵活的。
在kafka中，当前读到哪条消息的offset值是由consumer来维护的，因此，consumer可以自己决定如何读取kafka中的数据。比如，consumer可以通过重设offset值来重新消费已消费过的数据。不管有没有被消费，kafka会保存数据一段时间，这个时间周期是可配置的，只有到了过期时间，kafka才会删除这些数据。（这一点与AMQ不一样，AMQ的message一般来说都是持久化到mysql中的，消费完的message会被delete掉）
High-level API封装了对集群中一系列broker的访问，可以透明的消费一个topic。它自己维持了已消费消息的状态，即每次消费的都是下一个消息。
High-level API还支持以组的形式消费topic，如果consumers有同一个组名，那么kafka就相当于一个队列消息服务，而各个consumer均衡的消费相应partition中的数据。若consumers有不同的组名，那么此时kafka就相当与一个广播服务，会把topic中的所有消息广播到每个consumer。
High level api和Low level api是针对consumer而言的，和producer无关。
High level api是consumer读的partition的offsite是存在zookeeper上。High level api 会启动另外一个线程去每隔一段时间，offsite自动同步到zookeeper上。换句话说，如果使用了High level api， 每个message只能被读一次，一旦读了这条message之后，无论我consumer的处理是否ok。High level api的另外一个线程会自动的把offiste+1同步到zookeeper上。如果consumer读取数据出了问题，offsite也会在zookeeper上同步。因此，如果consumer处理失败了，会继续执行下一条。这往往是不对的行为。因此，Best Practice是一旦consumer处理失败，直接让整个conusmer group抛Exception终止，但是最后读的这一条数据是丢失了，因为在zookeeper里面的offsite已经+1了。等再次启动conusmer group的时候，已经从下一条开始读取处理了。
Low level api是consumer读的partition的offsite在consumer自己的程序中维护。不会同步到zookeeper上。但是为了kafka manager能够方便的监控，一般也会手动的同步到zookeeper上。这样的好处是一旦读取某个message的consumer失败了，这条message的offsite我们自己维护，我们不会+1。下次再启动的时候，还会从这个offsite开始读。这样可以做到exactly once对于数据的准确性有保证。
对于Consumer group：
1. 允许consumer group（包含多个consumer，如一个集群同时消费）对一个topic进行消费，不同的consumer group之间独立消费。
2. 为了对减小一个consumer group中不同consumer之间的分布式协调开销，指定partition为最小的并行消费单位，即一个group内的consumer只能消费不同的partition。
Consumer与Partition的关系：
- 如果consumer比partition多，是浪费，因为kafka的设计是在一个partition上是不允许并发的，所以consumer数不要大于partition数
- 如果consumer比partition少，一个consumer会对应于多个partitions，这里主要合理分配consumer数和partition数，否则会导致partition里面的数据被取的不均匀
- 如果consumer从多个partition读到数据，不保证数据间的顺序性，kafka只保证在一个partition上数据是有序的，但多个partition，根据你读的顺序会有不同
- 增减consumer，broker，partition会导致rebalance，所以rebalance后consumer对应的partition会发生变化
- High-level接口中获取不到数据的时候是会block的
负载低的情况下可以每个线程消费多个partition。但负载高的情况下，Consumer 线程数最好和Partition数量保持一致。如果还是消费不过来，应该再开 Consumer 进程，进程内线程数同样和分区数一致。
消费消息时，kafka client需指定topic以及partition number（每个partition对应一个逻辑日志流，如topic代表某个产品线，partition代表产品线的日志按天切分的结果），consumer client订阅后，就可迭代读取消息，如果没有消息，consumer client会阻塞直到有新的消息发布。consumer可以累积确认接收到的消息，当其确认了某个offset的消息，意味着之前的消息也都已成功接收到，此时broker会更新zookeeper上地offset registry。
5.3  高效的数据传输
1.  发布者每次可发布多条消息（将消息加到一个消息集合中发布）， consumer每次迭代消费一条消息。

2.  不创建单独的cache，使用系统的page cache。发布者顺序发布，订阅者通常比发布者滞后一点点，直接使用Linux的page cache效果也比较后，同时减少了cache管理及垃圾收集的开销。

3.  使用sendfile优化网络传输，减少一次内存拷贝。
6.Kafka 与 Zookeeper
6.1 Zookeeper 协调控制
1. 管理broker与consumer的动态加入与离开。(Producer不需要管理，随便一台计算机都可以作为Producer向Kakfa Broker发消息)
2. 触发负载均衡，当broker或consumer加入或离开时会触发负载均衡算法，使得一
   个consumer group内的多个consumer的消费负载平衡。（因为一个comsumer消费一个或多个partition，一个partition只能被一个consumer消费）

3.  维护消费关系及每个partition的消费信息。

6.2 Zookeeper上的细节：

1. 每个broker启动后会在zookeeper上注册一个临时的broker registry，包含broker的ip地址和端口号，所存储的topics和partitions信息。

2. 每个consumer启动后会在zookeeper上注册一个临时的consumer registry：包含consumer所属的consumer group以及订阅的topics。

3. 每个consumer group关联一个临时的owner registry和一个持久的offset registry。对于被订阅的每个partition包含一个owner registry，内容为订阅这个partition的consumer id；同时包含一个offset registry，内容为上一次订阅的offset。

来源： https://www.cnblogs.com/cxxjohnson/p/8921661.html

Kafka 跨集群同步方案

资料

 Kafka 跨集群同步方案——Kafka内置的MirrorMaker工具

该方案解决Kafka跨集群同步、创建Kafka集群镜像等相关问题，主要使用Kafka内置的MirrorMaker工具实现。

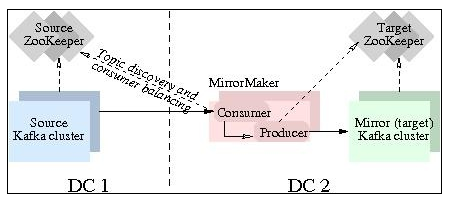

Kafka镜像即已有Kafka集群的副本。下图展示如何使用MirrorMaker工具创建从源Kafka集群（source cluster）到目标Kafka集群（target cluster）的镜像。该工具通过Kafka consumer从源Kafka集群消费数据，然后通过一个内置的Kafka producer将数据重新推送到目标Kafka集群。

一、如何创建镜像

使用MirrorMaker创建镜像是比较简单的，搭建好目标Kafka集群后，只需要启动mirror-maker程序即可。其中，一个或多个consumer配置文件、一个producer配置文件是必须的，whitelist、blacklist是可选的。在consumer的配置中指定源Kafka集群的Zookeeper，在producer的配置中指定目标集群的Zookeeper（或者broker.list）。

例如，你需要创建S集群的镜像，目标集群T已经搭建好，简单的做法如下：

1. 创建consumer配置文件：sourceClusterConsumer.config

 2. 创建producer配置文件：targetClusterProducer.config

 3. 创建启动脚本：start.sh

 4. 执行脚本

执行start.sh通过日志信息查看运行状况，到目标Kafka集群的log.dir中即可看到同步过来的数据。

二、MirrorMaker的参数说明

执行上面的命令就可以看到各个参数的说明：

1. 白名单(whitelist) 黑名单(blacklist)

mirror-maker接受精确指定同步topic的白名单和黑名单。使用java标准的正则表达式，为了方便，逗号(‘,’)被编译为java正则中的(‘|’)。

2. Producer timeout



为了支持高吞吐量，你最好使用异步的内置producer，并将内置producer设置为阻塞模式（queue.enqueueTimeout.ms=-1）。这样可以保证数据(messages)不会丢失。否则，异步producer默认的 enqueueTimeout是0，如果producer内部的队列满了，数据(messages)会被丢弃，并抛出QueueFullExceptions异常。而对于阻塞模式的producer，如果内部队列满了就会一直等待，从而有效的节制内置consumer的消费速度。你可以打开producer的的trace logging，随时查看内部队列剩余的量。如果producer的内部队列长时间处于满的状态，这说明对于mirror-maker来说，将消息重新推到目标Kafka集群或者将消息写入磁盘是瓶颈。

对于kafka的producer同步异步的详细配置请参考$KAFKA_HOME/config/producer.properties文件。关注其中的producer.type和queue.enqueueTimeout.ms这两个字段。

3. Producer 重试次数（retries）

如果你在producer的配置中使用broker.list，你可以设置当发布数据失败时候的重试次数。retry参数只在使用broker.list的时候使用，因为在重试的时候会重新选择broker。

4. Producer 数量

通过设置—num.producers参数，可以使用一个producer池来提高mirror maker的吞吐量。在接受数据(messages)的broker上的producer是只使用单个线程来处理的。就算你有多个消费流，吞吐量也会在producer处理请求的时候被限制。

5. 消费流（consumption streams）数量

使用—num.streams可以指定consumer的线程数。请注意，如果你启动多个mirror maker进程，你可能需要看看其在源Kafka集群partitions的分布情况。如果在每个mirror maker进程上的消费流（consumption streams）数量太多，某些消费进程如果不拥有任何分区的消费权限会被置于空闲状态，主要原因在于consumer的负载均衡算法。

6. 浅迭代（Shallow iteration）与producer压缩

我们建议在mirror maker的consumer中开启浅迭代（shallow iteration)。意思就是mirror maker的consumer不对已经压缩的消息集（message-sets）进行解压，只是直接将获取到的消息集数据同步到producer中。

如果你开启浅迭代（shallow iteration)，那么你必须关闭mirror maker中producer的压缩功能，否则消息集（message-sets）会被重复压缩。

7. Consumer 和 源Kafka集群（source cluster）的 socket buffer sizes

镜像经常用在跨集群场景中，你可能希望通过一些配置选项来优化内部集群的通信延迟和特定硬件性能瓶颈。一般来说，你应该对mirror-maker中consumer的socket.buffersize 和源集群broker的socket.send.buffer设定一个高的值。此外，mirror-maker中消费者（consumer）的fetch.size应该设定比socket.buffersize更高的值。注意，套接字缓冲区大小（socket buffer size）是操作系统网络层的参数。如果你启用trace级别的日志，你可以检查实际接收的缓冲区大小（buffer size），以确定是否调整操作系统的网络层。

三、如何检验MirrorMaker运行状况

Consumer offset checker工具可以用来检查镜像对源集群的消费进度。例如：

注意，–zkconnect参数需要指定到源集群的Zookeeper。另外，如果指定topic没有指定，则打印当前消费者group下所有topic的信息。

参考文献

  1. http://kafka.apache.org/documentation.html#configuration
  2. https://cwiki.apache.org/confluence/display/KAFKA/Kafka+mirroring+(MirrorMaker)



来源： https://www.cnblogs.com/sunxucool/p/3913131.html
