一、关于Harbor
VMware公司最近开源了企业级Registry项目Harbor，由VMware中国研发的团队负责开发。
Harbor是一个用于存储和分发Docker镜像的企业级Registry服务器，通过添加一些企业必需的功能特性，例如安全、标识和管理等，扩展了开源Docker Distribution。作为一个企业级私有Registry服务器，Harbor提供了更好的性能和安全。提升用户使用Registry构建和运行环境传输镜像的效率。Harbor支持安装在多个Registry节点的镜像资源复制，镜像全部保存在私有Registry中， 确保数据和知识产权在公司内部网络中管控。另外，Harbor也提供了高级的安全特性，诸如用户管理，访问控制和活动审计等。
- 基于角色的访问控制 – 用户与Docker镜像仓库通过“项目”进行组织管理，一个用户可以对多个镜像仓库在同一命名空间（project）里有不同的权限。
- 镜像复制 – 镜像可以在多个Registry实例中复制（同步）。尤其适合于负载均衡，高可用，混合云和多云的场景。
- 图形化用户界面 – 用户可以通过浏览器来浏览，检索当前Docker镜像仓库，管理项目和命名空间。
- AD/LDAP 支持 – Harbor可以集成企业内部已有的AD/LDAP，用于鉴权认证管理。
- 审计管理 – 所有针对镜像仓库的操作都可以被记录追溯，用于审计管理。
- 国际化 – 已拥有英文、中文、德文、日文和俄文的本地化版本。更多的语言将会添加进来。
- RESTful API – RESTful API 提供给管理员对于Harbor更多的操控, 使得与其它管理软件集成变得更容易。
- 部署简单 – 提供在线（online）和离线（offline）两种安装工具， 也可以安装到vSphere平台(OVA方式)虚拟设备。
官方中文文档：https://vmware.github.io/harbor/cn
二、架构分解

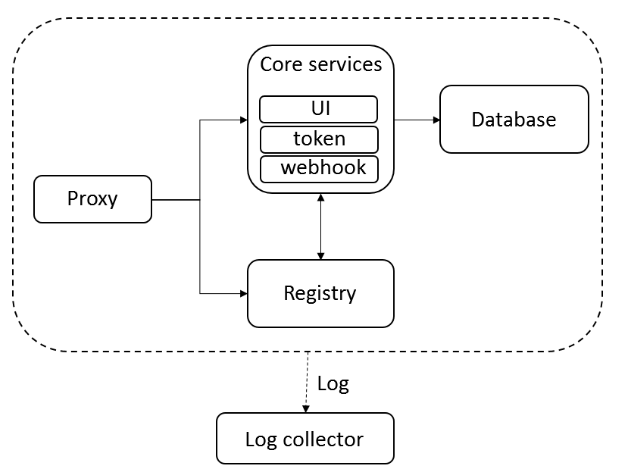

Harbor在架构上主要由五个组件构成：
Proxy
Harbor的registry, UI, token等服务，通过一个前置的反向代理统一接收浏览器、Docker客户端的请求，并将请求转发给后端不同的服务。
Registry
负责储存Docker镜像，并处理dockerpush/pull 命令。由于我们要对用户进行访问控制，即不同用户对Docker image有不同的读写权限，Registry会指向一个token服务，强制用户的每次docker pull/push请求都要携带一个合法的token,Registry会通过公钥对token 进行解密验证。
Core services
这是Harbor的核心功能，主要提供以下服务：
UI（harbor-ui）
提供图形化界面，帮助用户管理registry上的镜像（image）, 并对用户进行授权。
webhook
为了及时获取registry上image状态变化的情况， 在Registry上配置webhook，把状态变化传递给UI模块。
token服务
负责根据用户权限给每个docker push/pull命令签发token.Docker客户端向Regiøstry服务发起的请求,如果不包含token，会被重定向到这里，获得token后再重新向Registry进行请求。
Database（harbor-db）
为coreservices提供数据库服务，负责储存用户权限、审计日志、Docker image分组信息等数据。
Log collector（harbor-log）
为了帮助监控Harbor运行，负责收集其他组件的log，供日后进行分析。
Harbor的每个组件都是以Docker容器的形式构建的，因此很自然地，我们使用Docker Compose来对它进行部署。在源代码中(https://github.com/vmware/harbor), 用于部署Harbor的Docker Compose模板位于harbor/make/docker-compose.tpl。
三、安装Harbor
Harbor被部署为多个Docker容器，因此可以部署在任何支持Docker的Linux发行版上。目标主机需要安装Python，Docker和Docker Compose。
1 2 3 | $ uname -r 3.10.0-327.el7.x86_64 $ yum install docker docker-compose |
Harbor安装步骤归结为以下几点：
- 下载安装程序;
- 配置harbor.cfg文件;
- 运行install.sh来安装并启动Harbor;
下载安装程序：
安装程序的二进制文件可以从发布页面下载。选择在线或离线安装程序。使用tar命令解压缩包。
在线安装程序：$ tar xvf harbor-online-installer-<version>.tgz
脱机安装程序：$ tar xvf harbor-offline-installer-<version>.tgz
然后用离线二进制安装包：
1 2 | $ wget http://harbor.orientsoft.cn/harbor-1.2.2/harbor-offline-installer-v1.2.2.tgz $ tar xvf harbor-offline-installer-v1.2.2.tgz -C /opt/ |
四、配置Harbor
配置参数位于文件harbor.cfg中。
harbor.cfg中有两类参数，所需参数和可选参数。
- 所需参数：这些参数需要在配置文件harbor.cfg中设置，如果用户更新它们并运行install.sh脚本重新安装Harbour，参数将生效。
- 可选参数：这些参数对于更新是可选的，即用户可以将其保留为默认值，并在启动Harbour后在Web UI上进行更新。如果他们进入harbor.cfg，他们只会在第一次启动Harbor时生效，随后对这些参数的更新，harbor.cfg将被忽略。
注意：如果你选择通过UI设置这些参数，请确保在启动Harbour后立即执行此操作。具体来说，你必须在注册或在Harbor中创建任何新用户之前设置所需的auth_mode。当系统中有用户时（除了默认的admin用户）， auth_mode不能被修改。
所需参数：
- hostname：用于访问用户界面和register服务。它应该是目标机器的IP地址或完全限定的域名（FQDN），例如192.168.1.10或reg.yourdomain.com。不要使用localhost或127.0.0.1为主机名。
- ui_url_protocol：（http或https，默认为http）用于访问UI和令牌/通知服务的协议。如果公证处于启用状态，则此参数必须为https。
- max_job_workers：镜像复制作业线程。
- db_password：用于db_auth的MySQL数据库的root密码。
- customize_crt：打开或关闭，默认打开）打开此属性时，准备脚本创建私钥和根证书，用于生成/验证注册表令牌。当由外部来源提供密钥和根证书时，将此属性设置为off。
- ssl_cert：SSL证书的路径，仅当协议设置为https时才应用。
- ssl_cert_key：SSL密钥的路径，仅当协议设置为https时才应用。
- secretkey_path：用于在复制策略中加密或解密远程register密码的密钥路径。
可选参数：
- 电子邮件设置：Harbor需要这些参数才能向用户发送“密码重置”电子邮件，并且只有在需要该功能时才需要。另外，请注意，在默认情况下SSL连接时没有启用-如果你的SMTP服务器需要SSL，但不支持STARTTLS，那么你应该通过设置启用SSL email_ssl = TRUE。
1 2 3 4 5 6 7 | email_server = smtp.mydomain.com email_server_port = 25 email_identity = email_username = sample_admin@mydomain.com email_password = abc email_from = admin sample_admin@mydomain.com email_ssl = false |
- harbour_admin_password：管理员的初始密码，这个密码只在Harbour第一次启动时生效。之后，此设置将被忽略，并且应在UI中设置管理员的密码。请注意，默认的用户名/密码是admin/Harbor12345。
- auth_mode：使用的认证类型，默认情况下，它是db_auth，即凭据存储在数据库中。对于LDAP身份验证，请将其设置为ldap_auth。
1 2 3 4 5 6 7 | ldap_url = ldaps://ldap.mydomain.com ldap_searchdn = uid=searchuser,ou=people,dc=mydomain,dc=com ldap_search_pwd = password ldap_basedn = ou=people,dc=mydomain,dc=com ldap_uid = uid ldap_scope = 3 ldap_timeout = 5 |
- self_registration：( 打开或关闭，默认打开）启用/禁用用户注册功能。禁用时，新用户只能由Admin用户创建，只有管理员用户可以在Harbour中创建新用户。 注意：当auth_mode设置为ldap_auth时，自注册功能将始终处于禁用状态，并且该标志被忽略。
- token_expiration：由令牌服务创建的令牌的到期时间（分钟），默认为30分钟。
- project_creation_restriction：用于控制哪些用户有权创建项目的标志。默认情况下，每个人都可以创建一个项目，设置为“adminonly”，这样只有admin可以创建项目。
- verify_remote_cert：( 打开或关闭，默认打开）此标志决定了当Harbour与远程register实例通信时是否验证SSL/TLS证书。将此属性设置为off将绕过SSL/TLS验证，这在远程实例具有自签名或不可信证书时经常使用。
另外，默认情况下，Harbour将镜像存储在本地文件系统上。在生产环境中，你可以考虑使用其他存储后端而不是本地文件系统，如S3，Openstack Swift，Ceph等。你需要更新common/templates/registry/config.yml文件。例如，如果你使用Openstack Swift作为存储后端，那么该部分可能如下所示：
1 2 3 4 5 6 7 8 9 | storage: swift: username: admin password: ADMIN_PASS authurl: http://keystone_addr:35357/v3/auth tenant: admin domain: default region: regionOne container: docker_images |
配置完成就可以启动Harbor了，如下操作：
1 | $ sudo ./install.sh |
查看启动镜像
1 2 3 4 5 6 7 8 9 10 | $ docker-compose ps Name Command State Ports ------------------------------------------------------------------------------------------------------------------------------ harbor-adminserver /harbor/harbor_adminserver Up harbor-db docker-entrypoint.sh mysqld Up 3306/tcp harbor-jobservice /harbor/harbor_jobservice Up harbor-log /bin/sh -c crond && rm -f ... Up 127.0.0.1:1514->514/tcp harbor-ui /harbor/harbor_ui Up nginx nginx -g daemon off; Up 0.0.0.0:443->443/tcp, 0.0.0.0:4443->4443/tcp, 0.0.0.0:80->80/tcp registry /entrypoint.sh serve /etc/ ... Up 5000/tcp |
如果一切正常，你应该可以打开浏览器访问http://reg.yourdomain.com的管理页面（将reg.yourdomain.com更改为你的主机名harbor.cfg）。请注意，默认的管理员用户名/密码是admin/Harbor12345。
至此， Harbor已经搭建完成，具体在WEB UI下面操作也是非常的简单，只有几个选项。
登录管理员界面后可以创建一个新项目，例如myproject。然后，你可以使用docker命令在本地通过127.0.0.1来登录和推送镜像了（默认情况下，Register服务器在端口80上侦听），首先登录Harbor：
1 2 3 4 5 6 7 8 9 | # 登录Harbor; $ docker login -u admin -p Harbor12345 http://127.0.0.1 Login Succeeded # 镜像打tag; $ docker push 127.0.0.1/myproject/wordpress:mytag # 上传镜像到Harbor; $ docker push 127.0.0.1/myproject/wordpress:mytag |

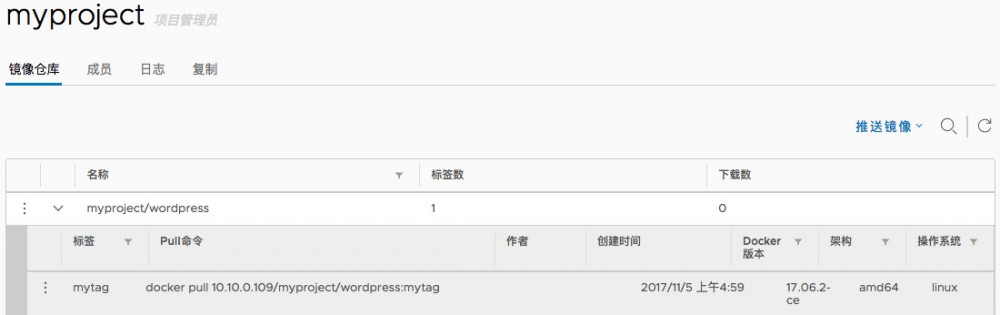

都操作成功之后，在Harbor界面myproject目录下就可以看见这个镜像，以及这个镜像的一些信息：
但是，以上操作都是在Harbor本地，如果其他客户端操作Harbor，就会报如下错误：
1 2 | $ docker login -u admin -p Harbor12345 http://10.10.0.109 Error response from daemon: Get https://10.10.0.109/v1/users/: dial tcp 10.10.0.109:443: getsockopt: connection refused |
报错了，由于Harbor的默认安装使用HTTP，而Register v2版本开始必须使用HTTPS，因此你需要将该选项添加 --insecure-registry到客户端的Docker守护程序并重新启动Docker服务。在Docker客户端配置如下：
1 2 | $ cat /etc/docker/daemon.json { "insecure-registries":["10.10.0.109:80"] } |
然后重启docker，再次登录就可以了：
1 2 3 | $ systemctl restart docker $ docker login -u admin -p Harbor12345 10.10.0.109:80 Login Succeeded |
五、开启公证服务器
要使用公证服务安装Harbor，请在运行时install.sh时添加一个参数：
1 | $ ./install.sh --with-notary |
注：对于使用公证进行安装，必须将参数ui_url_protocol。设置为“https”开头有关配置HTTPS的信息，请参阅以下章节。有关公证和Docker的内容信任的更多信息，请参阅Docker的文档：https：//docs.docker.com/engine/security/trust/content_trust
5.1 获得证书
安装之前首先需要在Harbor服务器上创建ca证书和私钥，以及签发Harbor要使用的证书和私钥。假设你的register的主机名是dockerhub.ywnds.com，并且其DNS记录指向你正在运行Harbour的主机。你首先应该从CA获得一个证书。证书通常包含.crt文件和.key文件，例如ywnds.com.crt和ywnds.com.key。
在测试或开发环境中，你可以选择使用自签名证书而不是CA中的证书。以下命令生成你自己的证书：
1. 创建你自己的CA证书
1 2 3 4 5 6 7 8 | $ openssl req -newkey rsa:4096 -nodes -sha256 -keyout /data/cert/ca.key -x509 -days 365 -out /data/cert/ca.crt Country Name (2 letter code) [XX]:cn State or Province Name (full name) []:sh Locality Name (eg, city) [Default City]:sh Organization Name (eg, company) [Default Company Ltd]:ca Organizational Unit Name (eg, section) []:ca Common Name (eg, your name or your server's hostname) []:10.10.0.109 Email Address []:admin@ca.com |
2. 生成证书签名请求
如果使用像dockerhub.ywnds.com这样的FQDN连接register主机，则必须使用dockerhub.ywnds.com作为CN（通用名称）。否则，如果你使用IP地址连接你的register主机，CN可以是任何类似你的名字等等：
1 2 3 4 5 6 7 8 9 10 11 12 13 | $ openssl req -newkey rsa:4096 -nodes -sha256 -keyout /data/cert/ywnds.com.key -out /data/cert/ywnds.com.csr Country Name (2 letter code) [XX]:cn State or Province Name (full name) []:sh Locality Name (eg, city) [Default City]:sh Organization Name (eg, company) [Default Company Ltd]:ywnds Organizational Unit Name (eg, section) []:tech Common Name (eg, your name or your server's hostname) []:10.10.0.109 Email Address []:admin@ywnds.com Please enter the following 'extra' attributes to be sent with your certificate request A challenge password []: An optional company name []: |
3. 生成register主机的证书
如果你使用的是像dockerhub.ywnds.com这样的FQDN来连接您的register主机，请运行以下命令以生成register主机的证书：
1 | $ openssl x509 -req -days 365 -in /data/cert/ywnds.com.csr -CA /data/cert/ca.crt -CAkey /data/cert/ca.key -CAcreateserial -out /data/cert/ywnds.com.crt |
如果你使用的是IP，比如你的register主机是10.10.0.109，你可以运行下面的命令生成证书：
1 2 | $ echo subjectAltName = IP:10.10.0.109 > extfile.cnf $ openssl x509 -req -days 365 -in /data/cert/ywnds.com.csr -CA /data/cert/ca.crt -CAkey /data/cert/ca.key -CAcreateserial -extfile extfile.cnf -out /data/cert/ywnds.com.crt |
5.2 安装配置
接下来，编辑harbor.cfg文件，更新主机名和协议，并更新属性ssl_cert和ssl_cert_key：
1 2 3 4 5 6 7 8 9 | # set hostname hostname = 10.10.0.109 # set ui_url_protocol ui_url_protocol = https # set certificate ssl_cert = /data/cert/ywnds.com.crt ssl_cert_key = /data/cert/ywnds.com.key |
为Harbour生成配置文件（harbor目录下执行，如果有配置错误会报错这里）：
1 | $ ./prepare |
如果Harbor已经在运行，请停止并删除现有的实例，但是你的镜像数据会保留在文件系统中。
1 | $ docker-compose down |
最后重启Harbour：
1 | $ docker-compose up -d |
为Harbour设置HTTPS后，可以通过以下步骤进行验证：
1. 打开浏览器并输入地址：https://reg.yourdomain.com。它应该显示Harbor的用户界面。
2. 在具有Docker守护进程的机器上，确保选项“ --insecure-registry”不存在，并且你必须将上述步骤中生成的ca.crt复制到/etc/docker/certs.d/reg.yourdomain.com（或你的register主机IP），如果该目录不存在，请创建它。如果你将nginx端口443映射到另一个端口，则应该创建目录/etc/docker/certs.d/reg.yourdomain.com:port（或您的注册表主机IP:端口）。如下操作：
1 2 | $ mkdir /etc/docker/certs.d/10.10.0.109:443/ $ mv ca.crt /etc/docker/certs.d/10.10.0.109:443/ |
然后运行任何docker命令来验证设置，例如：
1 2 | $ docker login -u admin -p Harbor12345 https://10.10.0.109:443 Login Succeeded |
认证成功之后，可以进行镜像上传下载了。
参考：Configuring Harbor with HTTPS Access
六、Harbor实现
Docker login的流程
使用docker login登陆Harbor
1 | $ docker login -u admin -p Harbor12345 http://10.10.0.109 |
当用户输入所需信息并点击回车后，Docker客户端会向地址”10.10.0.109/v1/”发出HTTP GET请求。Harbor的各个容器会通过以下步骤处理：
a) 首先，这个请求会由监听80端口的proxy容器接收到。根据预先设置的匹配规则，容器中的Nginx会将请求转发给后端的registry容器；
b) 在registry容器一方，由于配置了基于token的认证，registry会返回错误代码401，提示Docker客户端访问token服务绑定的URL。在Harbor中，这个URL指向Core Services；
c) Docker客户端在接到这个错误代码后，会向token服务的URL发出请求，并根据HTTP协议的Basic Authentication规范，将用户名密码组合并编码，放在请求头部(header)；
d) 类似地，这个请求通过80端口发到proxy容器后，Nginx会根据规则把请求转发给ui容器，ui容器监听token服务网址的处理程序接收到请求后，会将请求头解码，得到用户名、密码；
e) 在得到用户名、密码后，ui容器中的代码会查询数据库，将用户名、密码与mysql容器中的数据进行比对（注：ui容器还支持LDAP的认证方式，在那种情况下ui会试图和外部LDAP服务进行通信并校验用户名/密码)。比对成功，ui容器会返回表示成功的状态码，并用密钥生成token，放在响应体中返回给Docker客户端。
至此，一次docker login成功地完成了，Docker客户端会把步骤(c)中编码后的用户名密码保存在本地的隐藏文件中。
Docker push的流程
用户登录成功后用docker push命令向Harbor推送一个Docker image：
1 2 3 4 5 | # 创建一个镜像; $ docker tag wordpress 10.10.0.109/myproject/wordpress # push镜像到harbor; $ docker push 10.10.0.109/myproject/wordpress |
a) 首先，docker客户端会重复login的过程，首先发送请求到registry，之后得到token服务的地址；
b) 之后，Docker客户端在访问ui容器上的token服务时会提供额外信息，指明它要申请一个对wordpress进行push操作的token；
c) token服务在经过Nginx转发得到这个请求后，会访问数据库核实当前用户是否有权限对该image进行push。如果有权限，它会把image的信息以及push动作进行编码，并用私钥签名，生成token返回给Docker客户端；
d) 得到token之后Docker客户端会把token放在请求头部，向registry发出请求，试图开始推送image。Registry收到请求后会用公钥解码token并进行核对，一切成功后，image的传输就开始了。
七、管理Harbor
你可以使用docker-compose来管理Harbor。一些有用的命令如下所示（必须在与docker-compose.yml相同的目录中运行）。
停止/启动/重启Harbor：
1 2 3 | $ docker-compose stop $ docker-compose start $ docker-compose restart |
要更改Harbour的配置，请先停止现有的Harbour实例并更新harbor.cfg。然后运行prepare脚本来填充配置。最后重新创建并启动Harbour的实例：
1 2 3 4 | $ docker-compose down -v $ vim harbor.cfg $ ./prepare $ docker-compose up -d |
配置Harbour在自定义端口上侦听
默认情况下，Harbour侦听端口80（HTTP）和443（HTTPS，如果已配置）同时用于管理界面和docker命令，则可以使用定制的命令对其进行配置。
修改docker-compose.yml文件，将里面的端口替换为自定义的端口，例如8888：80。
