Nginx 安装nginx_upstream_jvm_route模块之 tomcat安装及配置

  categories:资料  tags:  author:

原创文章,转载请指明出处并保留原文url地址

本文主要搭建若干台虚拟机来, 安装nginx及tomcat,然后测试相关服务器的会话粘连特性.

1. 安装 java

yum install java-1.6.0-openjdk

2. 安装 tomcat

下载 tomcat

wget http://mirror.esocc.com/apache/tomcat/tomcat-6/v6.0.37/bin/apache-tomcat-6.0.37.tar.gz

解压缩

tar xzvf apache-tomcat-6.0.37.tar.gz  -C  /usr/local/

cd /usr/local/

mv apache-tomcat-6.0.37   tomcat

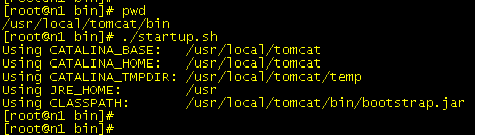

启动 tomcat

wps_clip_image-17672

[root@n1 bin]# pwd

/usr/local/tomcat/bin

[root@n1 bin]# ./startup.sh

Using CATALINA_BASE:   /usr/local/tomcat

Using CATALINA_HOME:   /usr/local/tomcat

Using CATALINA_TMPDIR: /usr/local/tomcat/temp

Using JRE_HOME:        /usr

Using CLASSPATH:       /usr/local/tomcat/bin/bootstrap.jar

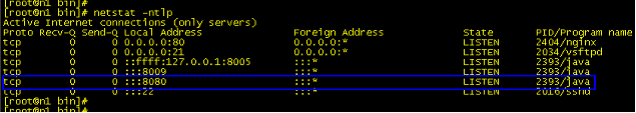

检验是否启动

如下蓝色区域

wps_clip_image-29642

3. 配置tomcat

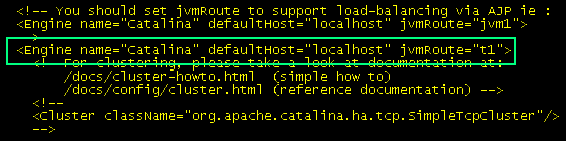

修改tomcat的 server.xml文件, 在文件中

将如下行 <Engine name=”Catalina” defaultHost=”localhost”>

修改为 <Engine name=”Catalina” defaultHost=”localhost” jvmRoute=”t1″>

wps_clip_image-25398

4. 创建测试页面

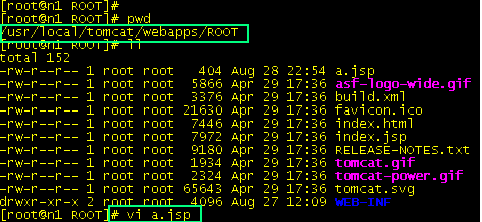

进入如下目录:

[root@n1 tomcat]#

[root@n1 tomcat]# pwd

/usr/local/tomcat

[root@n1 tomcat]# cd webapps/

[root@n1 webapps]# ls

docs  examples  host-manager  manager  ROOT

[root@n1 webapps]# cd ROOT/

wps_clip_image-11081

输入如下内容:

<%@ page language=”java” import=”java.util.*” pageEncoding=”UTF-8″%>

<html>

<head>

</head>

<body>

$your_jvm_name

<br />

<%      out.print(request.getSession()) ;

System.out.println(request.getSession());

%> <br />

<% out.println(request.getHeader(“Cookie”));

System.out.println(request.getHeader(“Cookie”));

%>

</body>

</html>

5. Nginx安装见前面文章

Nginx 下 安装nginx_upstream_jvm_route模块

http://www.iigrowing.cn/nginx-xia-an-zhuang-nginx-upstream-jvm-route-mo-kuai.html

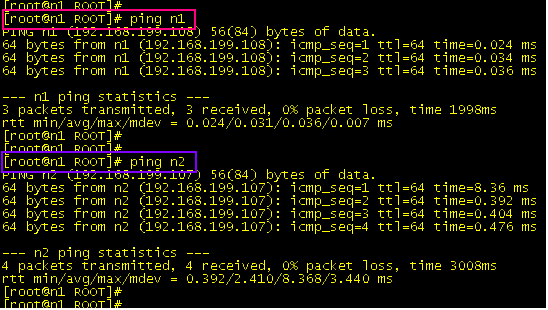

6. 配置hosts文件

vi /etc/hosts

在文件最后添加如下:

192.168.199.108 n1

192.168.199.107 n2

wps_clip_image-13248

7. 测试tomcat页面

编辑windows下hosts文件最后添加,如下:

192.168.199.108 n1.iigrowing.cn

192.168.199.107 n2.iigrowing.cn

192.168.199.102 n.iigrowing.cn

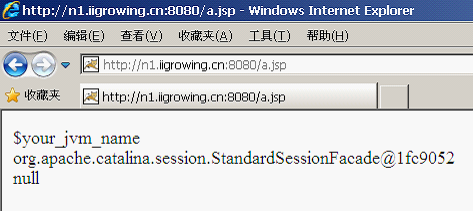

打开浏览器,输入:http://n1.iigrowing.cn/a.jsp

wps_clip_image-19769

类似输入如下地址:

http://n2.iigrowing.cn/a.jsp

8. 配置n1服务器的 nginx配置文件

[root@n1 conf]# cd /usr/local/nginx/conf/

[root@n1 conf]# ls

fastcgi.conf            mime.types          scgi_params.default

fastcgi.conf.default    mime.types.default  uwsgi_params

fastcgi_params          nginx.conf          uwsgi_params.default

fastcgi_params.default  nginx.conf.2        win-utf

koi-utf                 nginx.conf.default

koi-win                 scgi_params

[root@n1 conf]# vi nginx.conf

输入下面内容:

worker_processes  5;

events {

use epoll;

worker_connections  2048;

}

http {

log_format  access  ‘$remote_addr – $remote_user [$time_local] “$request” ‘

‘$status $body_bytes_sent “$http_referer” ‘

‘”$http_user_agent” $http_x_forwarded_for’;

upstream backend {

server n1:8080 srun_id=t1;  #负载均衡服务器

server n2:8080 srun_id=t2;  #负载均衡服务器

jvm_route $cookie_JSESSIONID|sessionid reverse;

}

include       mime.types;

default_type  application/octet-stream;

charset UTF-8;

server_names_hash_bucket_size 128;

client_header_buffer_size 32k;

large_client_header_buffers 4 32k;

client_max_body_size 20m;

limit_rate  1024k;

sendfile on;

tcp_nopush     on;

keepalive_timeout 60;

tcp_nodelay on;

fastcgi_connect_timeout 300;

fastcgi_send_timeout 300;

fastcgi_read_timeout 300;

fastcgi_buffer_size 64k;

fastcgi_buffers 4 64k;

fastcgi_busy_buffers_size 128k;

fastcgi_temp_file_write_size 128k;

server {

listen       80;

server_name  localhost;

index index.jsp index.htm index.html;

root   html;

access_log  logs/host.access.log  access;

location / {

proxy_pass  http://backend;    #设为反向代理

proxy_redirect    off;

proxy_set_header  X-Forwarded-For  $proxy_add_x_forwarded_for;

proxy_set_header  X-Real-IP  $remote_addr;

proxy_set_header  Host $http_host;

}

location ~ .*\.(htm|html|ico|gif|jpg|jpeg|png|bmp|swf)$

{

expires      30d;

}

location ~ .*\.(js|css)?$

{

expires      1h;

}

}

}

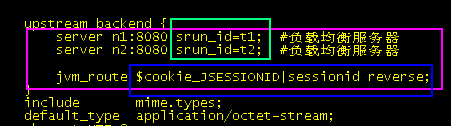

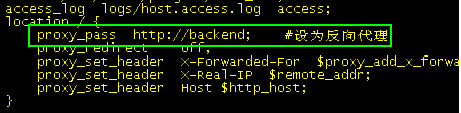

wps_clip_image-10594

wps_clip_image-6041

如上图:,做相关的配置

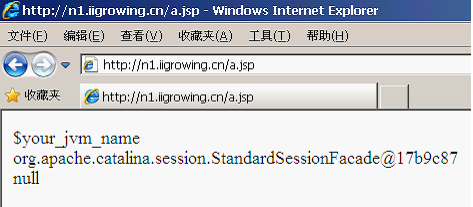

9. 测试n1服务器的浏览结果

wps_clip_image-3980

10. 配置服务器n2, 配置过程同上面

11. 创建服务器n3,并且配置相关nginx,如下:

worker_processes  5;

events {

use epoll;

worker_connections  2048;

}

http {

log_format  access  ‘$remote_addr – $remote_user [$time_local] “$request” ‘

‘$status $body_bytes_sent “$http_referer” ‘

‘”$http_user_agent” $http_x_forwarded_for’;

upstream backend {

server n1:80 ;  #负载均衡服务器

server n2:80 ;  #负载均衡服务器

}

include       mime.types;

default_type  application/octet-stream;

charset UTF-8;

server_names_hash_bucket_size 128;

client_header_buffer_size 32k;

large_client_header_buffers 4 32k;

client_max_body_size 20m;

limit_rate  1024k;

sendfile on;

tcp_nopush     on;

keepalive_timeout 60;

tcp_nodelay on;

fastcgi_connect_timeout 300;

fastcgi_send_timeout 300;

fastcgi_read_timeout 300;

fastcgi_buffer_size 64k;

fastcgi_buffers 4 64k;

fastcgi_busy_buffers_size 128k;

fastcgi_temp_file_write_size 128k;

server {

listen       80;

server_name  localhost;

index index.jsp index.htm index.html;

root   html;

access_log  logs/host.access.log  access;

location / {

proxy_pass  http://backend;    #设为反向代理

proxy_redirect    off;

proxy_set_header  X-Forwarded-For  $proxy_add_x_forwarded_for;

proxy_set_header  X-Real-IP  $remote_addr;

proxy_set_header  Host $http_host;

}

location ~ .*\.(htm|html|ico|gif|jpg|jpeg|png|bmp|swf)$

{

expires      30d;

}

location ~ .*\.(js|css)?$

{

expires      1h;

}

}

}

12. 启动n3的nginx服务器, 测试环境准备

1). 启动连接控制台窗口连接到n1服务器

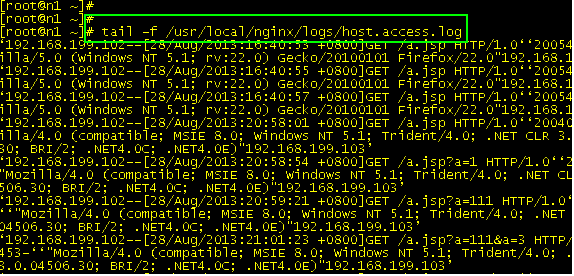

A. 监控nginx服务器的日志输出

tail -f /usr/local/nginx/logs/host.access.log

wps_clip_image-16350

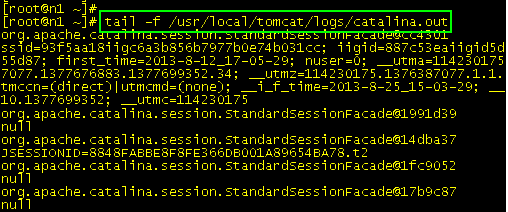

B. 监控tomcat的日志输出

tail -f /usr/local/tomcat/logs/catalina.out

wps_clip_image-1688

2). 连接n2服务器,

分别参照上面方法, 分别监控 tomcat及nginx的访问日志.

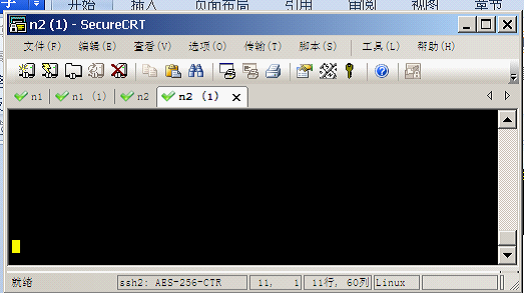

3). 针对控制台多连续按下回车, 保证监视控制台是空的, 没有任何数据, 这样方便一会数据的查看

wps_clip_image-2761

13. 连续发起请求, 测试相关功能

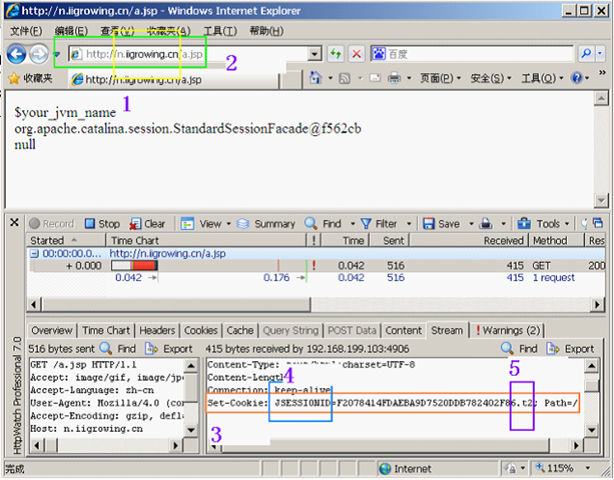

1).打开浏览器,输入如下地址

http://n.iigrowing.cn/a.jsp显示结果如下:

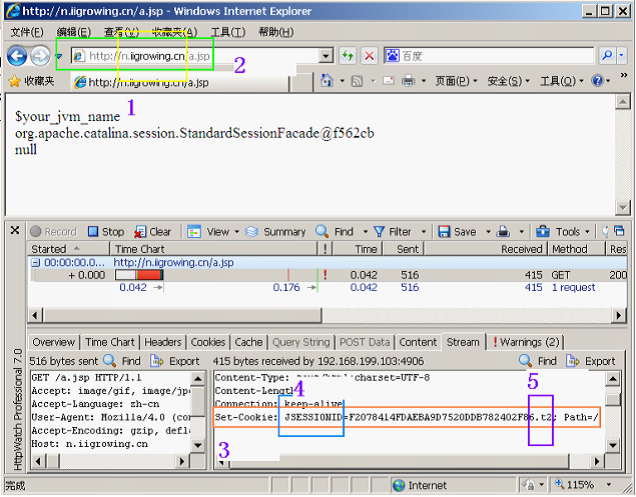

wps_clip_image-5840

路上图:

位置1:(黄色区域),输入相关测试域名, 测试域名相当重要, session是基于cookie的,cookie同域名是紧密联系的,因此域名及其重要.

位置2:(绿色区域), 域名中不包括 端口(8080),说明是先访问nginx服务器

位置3:(红色区域), 这次访问中,由于没有登录, 因此可以设置服务器设置了cookie

位置4:(蓝色区域), 是本次sessionid的 cookie名称.

位置5:(紫色区域), “.t2”是tomcat的session会话保持的一个相关方法, nginx通过这个标志来进行会话保持工作.

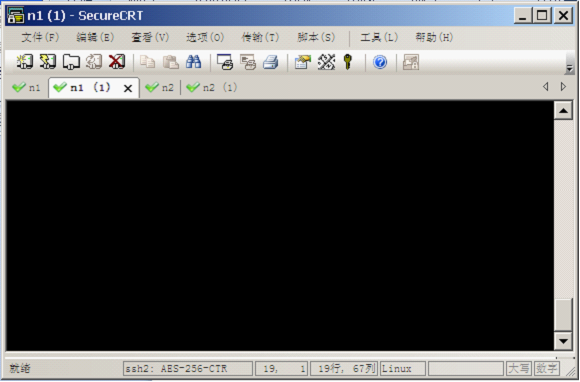

2).检查n1服务器 tomcat的输出,如下图

wps_clip_image-989

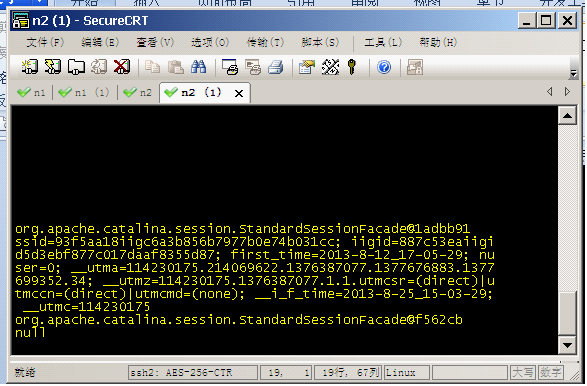

3).检查n2服务器的tomcat日志输出

wps_clip_image-14463

检查发现, n2服务器tomcat 有输出,说明有相关访问

4) 检查n1服务器 nginx相关输出如下:

wps_clip_image-22955

说明n1服务器的 nginx没有被访问

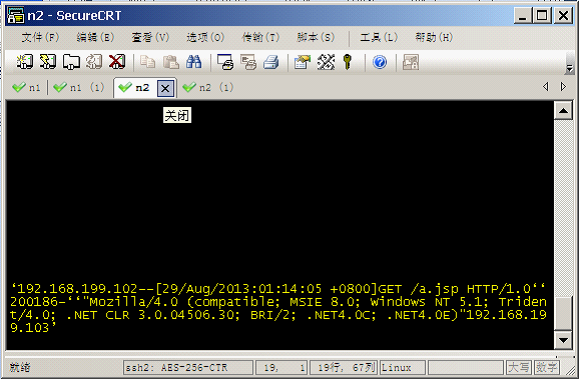

5)检查n2服务器的nginx相关访问

wps_clip_image-24990

14. 连续访问测试

1). 在地址栏中输入

http://n.iigrowing.cn/a.jsp?a=1

http://n.iigrowing.cn/a.jsp?a=2

http://n.iigrowing.cn/a.jsp?a=3

http://n.iigrowing.cn/a.jsp?a=4

http://n.iigrowing.cn/a.jsp?a=5

http://n.iigrowing.cn/a.jsp?a=6

http://n.iigrowing.cn/a.jsp?a=7

http://n.iigrowing.cn/a.jsp?a=8

http://n.iigrowing.cn/a.jsp?a=9

http://n.iigrowing.cn/a.jsp?a=10

http://n.iigrowing.cn/a.jsp?a=11

2)检查n1服务器的tomcat输出,如下

wps_clip_image-19788

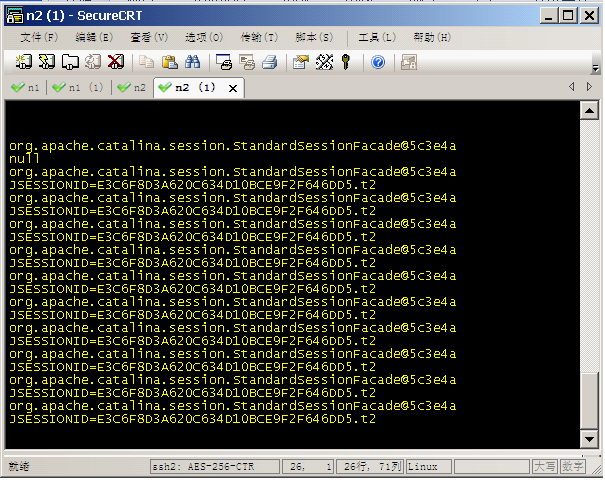

3)检查n2服务器的tomcat输出,如下

wps_clip_image-28129

4)检查n1服务器nginx输出日志

wps_clip_image-22197

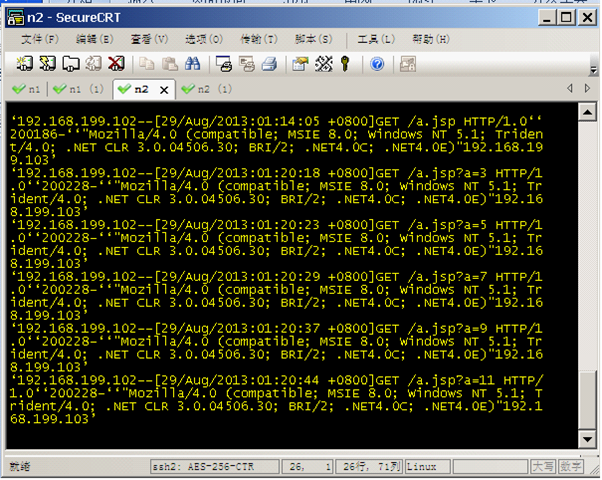

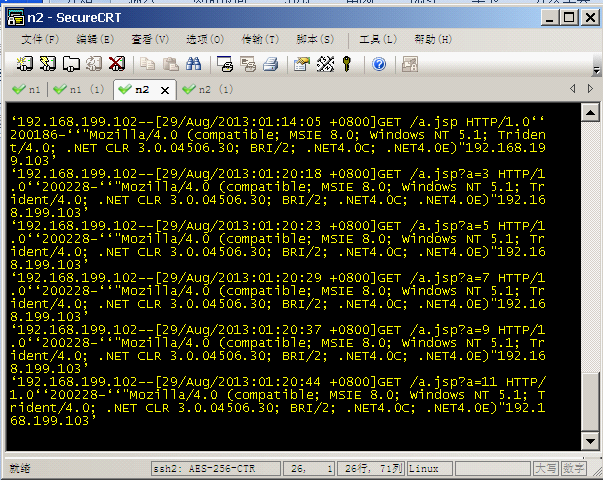

5)检查n2服务器的nginx日志输出

wps_clip_image-7213

15. 数据分析

上面我们连续进行了10次以上相关jsp文件的访问.

10次访问后, 在n1服务器上没有任何访问,

10次访问中, 全部发送给 n2服务器的tomcat了

10次访问, 有大约5次发送给 n1 服务器的nginx服务器

10次访问, 有大约5次发送给 n2服务器的nginx服务器.

说明目前 session会话保持 是生效了.
