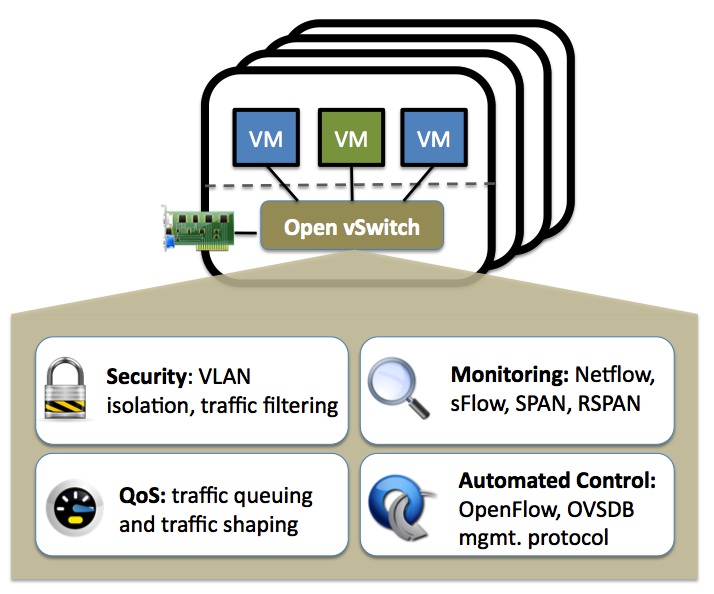

OpenvSwitch 是一个高质量的、多层虚拟交换机,使用开源Apache 2.0许可协议。它的目的是让大规模网络自动化可以通过编程扩展,同时仍然支持标准的管理接口和协议(例如NetFlow, sFlow, SPAN, RSPAN, CLI, LACP, 802.1ag)。此外,它被设计位支持跨越多个物理服务器的分布式环境,类似于VMware的vNetwork分布式vswitch或Cisco Nexus 1000 V。

31213888_sqzy



本文根据openvswitch官网openvswitch.org提供的文档,以及其他相关资料进行汇总。

open vswitch整体概述:

> Apache 2.0协议。

> 纯软件多层虚拟化交换机。

>支持openflow协议

>支持多种Hypervisor(XEN、KVM等主流Hypervisor)

>支持以下特性

    * Standard 802.1Q VLAN model with trunk and access ports
    * NIC bonding with or without LACP on upstream switch
    * NetFlow, sFlow(R), and mirroring for increased visibility
    * QoS (Quality of Service) configuration, plus policing
    * GRE, GRE over IPSEC, VXLAN, and LISP tunneling
    * 802.1ag connectivity fault management
    * OpenFlow 1.0 plus numerous extensions
    * Transactional configuration database with C and Python bindings
    * High-performance forwarding using a Linux kernel module

这么介绍,可能看了没什么概念,接下来从虚拟计算环境下的网络结构从头开始介绍。这样对理解open vswitch比较有用一点。

在计算虚拟化技术推广之前,网卡是host连接到交换机的出口,连接到物理交换机后,由物理交换机根据报文转发规则进行相应的处理。在Host主机部署虚拟化技术之后,允许多个虚拟机同时运行,但网卡只有一个(或数量少于虚拟机),因此会引入网卡虚拟化。早在90年代末,Linux已引入了bridge技术来实现虚拟网卡。

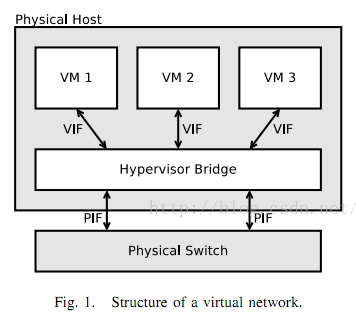

linux中,TAP + bridge在网卡虚拟化中应用得比较普遍。结构如果所示:

该方案实现比较简单,但问题也很明显:bridge本身缺乏流控和网络管理的能力。一个很明显的问题是,同一host内虚拟机间通信,直接通过内存交换即可完成,可不经过网络。对网络管理者来说,这部分流量就变得不可见了。随着数据中心内单机部署虚拟机数量的增加,这一问题变得更加明显。

新型的虚拟交换机解决了内部流量的可视化问题,同时强化了流控、网络功能、QOS等方 面的特性。比较有代表性的虚拟交换机技术有:VMware vswitch、Cisco nexus 1000v和open vswtch。同时,这类交换机还支持中心化管理。中心化管理,使得在众多host上部署的虚拟交换机可以分布式得进行管控。另外,一些得到强化的NIC 卡,还支持对open vswitch进行加速,如TCP分片处理加速、checksum,甚至一些网卡将L2交换机集成在网卡内,极大得加快Open vswitch的报文转发速率。

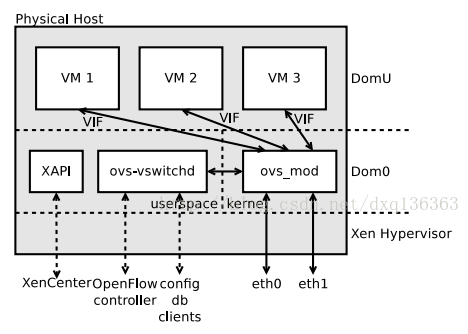

open vswitch的结构 如下图所示:

上图是open vswitch在XEN上的部署结构,虽然跟KVM上略有差异,但基本是一致的。XEN上最大的差别在于将ovs-mod模块部署于Dom0,而KVM则 不属在HOST os的内核态而已。上图中,Hypervisor给每个虚拟机分配一个虚拟网卡VIF,VIF连接到Dom0的快速转发模块ovs-mod。此外在 Dom0的用户态部署了一系列的管理程序,其中最核心的是ovs-vswitchd。ovs-vswitchd可接受远程控制命令,如openflow控 制器的命令等。

经过上述的介绍,详细应该对open vswitch已经有基本的了解了,总结如下:

1. 针对虚拟网络,部署在hypervisor内的软件虚拟机

2. 解决了传统虚拟网桥所缺失的流量可视性问题,增强了网络管理的能力以及流控能力。

3.支持分布式部署架构

4.支持远程管理

5.支持多种Hypervisor

6.可兼容硬件网卡的加速

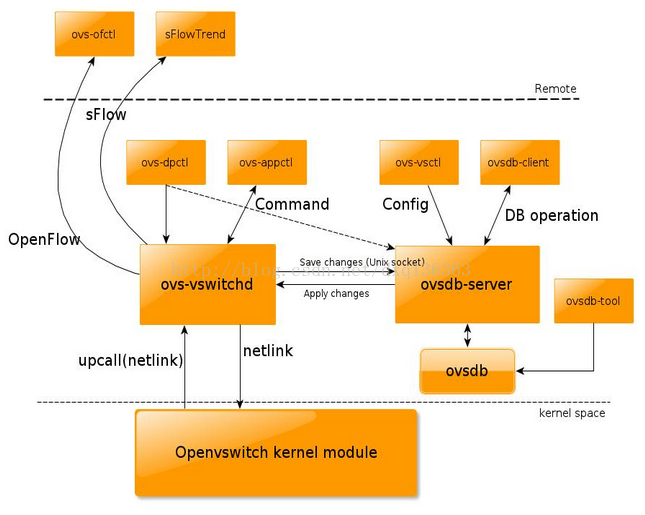

下面在详细剖析下open vswitch的重要组件及软件结构,整体结构如下图所示:

【该如引用自网友博客:http://chenpiaoping.blog.51cto.com/5631143/1143097】

上图是对OVS软件结构介绍较好的一张图,先来看看部署在用户态的组件:

1)用户态部署了一系列的守护进程,其中最重要的就是ovs-vswitchd和ovsdb-server。

2)ovs-vswitchd是open vswtich实现最复杂的一部分,也是核心组件,又被称为慢速路径。该组件负责同远程管理器进行通信,如通过openflow协议跟openflow控 制器通信,用sFlow协议同sFlowTrend通信。远程控制器下发流控制规则、流表项等。另外,该组件负责同部署在内核态的ovs快速路径通信,下 发具体的规则和动作到ovs datapath,两者之间通过netlink协议通信。

3)ovsdb-server存储配置数据,ovs-vswitchd通过socket同ovsdb-server通信,读取或写入配置数据。

4)在上述核心模块之外,还有一系列的管理工具,都是围绕上述核心功能提供一些增强服务的。不在赘述。

OVS的内核态相对比较简单,只部署了具体的datapath,负责实际的报文转发处理。

值得注意的是,为了提高虚拟网卡性能,业界出现了很多虚拟机直通网卡,比较典型的就是SRIOV网卡。这类网卡由于虚拟机可直接访问硬件,因此在数据路径中OVS是不会介入的,OVS在这类网卡上的作用,更接近于网络管理工具。

目前业界也出现了一些针对OVS加速的解决方案,如intel DPDK ovs等,netmap EVAL、6windGate等,下次打算就OVS加速技术进行展开。

来源: http://blog.csdn.net/dxq136363/article/details/19353723

——————————-

OpenvSwitch简称OVS,官网(http://openvswitch.org/) OVS是一个高质量、多层的虚拟交换软件,即虚拟交换机。

OpenvSwitch的见的相关组件:

ovs-vswitchd:实现switch的daemon功能,包括一个支持流交换的Linux内核模块,实现了交换功能

ovsdb-vswtich: openvswitch的数据库,给ovs-vswitchd提供运行配置信息,即保存了ovs-vswitchd的配置信息,例如vlan、port等信息

ovs-vsctl:查询和更新ovs-vswitchd的配置,即用于修改或查询ovsdb-vswitch的信息

还有些组件此处不做介绍

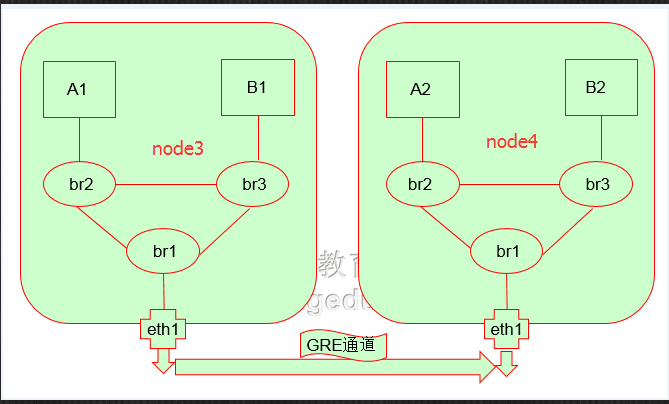

接下来我们来做一个实验,利用GRE通道搭建一个跨多宿主机的虚拟化网络,环境centos6.7 拓扑图如下

1)修改内核参数(一定要先修改内核参数,若果配置了网络名称空间在配置内核参数,内核参数将不会生效)

net.ipv4.ip_forward = 1 \\启用内核转发功能

net.ipv4.conf.default.rp_filter = 0  \\关闭路由验证

/etc/init.d/iptables stop  \\关闭防火墙

setenforce 0 \\关闭Selinux



2)准备yum源

[openswitch]

name= openswitch
baseurl=https://repos.fedorapeople.org/openstack/EOL/openstack-icehouse/epel-6/
enabled=1
gpgcheck=0
yum install openvswitch \\两台宿主机都要安装  启动openvswitch:  service openvswitch start
yum update iproute  \\更新iproute软件
ip netns add A1  \\创建A1网络名称空间
ip netns add B1  \\创建B1网络名称空间
ip netns show    \\查看创建的玩两个名称空间
ovs-vsctl add-br br1  \\使用openvswitch创建br1桥设备
ovs-vsctl add-br br2  \\使用openvswitch创建br2桥设备
ovs-vsctl add-br br3  \\使用openvswitch创建br3桥设备
ovs-vsctl show   \\查看创建的桥设备
ip link add name a1.1 type veth peer name a1.2 \\创建一对端口,用于连接A1网络名称空间跟br2桥设备
ip link set a1.1 up  \\激活a1.1端口
ip link set a1.2 up   \\激活a1.2端口
ip link add name b1.1 type veth peer name b1.2 \\创建一对端口,用于连接B1网络名称空间与br3桥设备
ip link set b1.2 up   \\激活b1.2端口
ip link set b1.1 up   \\激活b1.1端口
ip link add name b12.1 type veth peer name b12.2  \\创建一对端口,用于连接br2与br1桥设备
ip link set b12.1 up  \\激活b12.1端口
ip link set b12.2 up   \\激活b12.2端口
ip link add name b13.1 type veth peer name b13.2 \\创建一对端口,用于连接br3与br1桥设备
ip link set b13.1 up  \\激活b13.1端口
ip link set b13.2 up   \\激活b13.2端口
ip link add name b23.1 type veth peer name b23.2 \\创建一对端口,用于连接br2与br3桥设备
ip link set b23.1 up  \\激活b23.1端口
ip link set b23.2 up   \\激活b23.2端口
ovs-vsctl add-port br2 a1.1  \\把a1.1端口加入到br2桥设备上
ip link set a1.2 netns A1  \\把a1.2端口添加到A1网络名称空间,要注意,a1.2添加到网络名称空间后不会在本地显示
ovs-vsctl add-port br3 b1.1  \\把b1.1端口加入到br3桥设备上
ip link set b1.2 netns B1    \\把b1.2端口加入到B1网络名称空间
ovs-vsctl add-port br2 b23.2     \\把b23.2端口加入到br2桥设备上
ovs-vsctl add-port br3 b23.1     \\把b23.1加入到br3桥设备上
ip netns exec A1  ip link set a1.2 up
ip netns exec A1  ip addr add 192.168.10.1/24 dev a1.2
ip netns exec A1 ifconfig \\查看配置的ip地址
ip netns exec B1 ip link set b1.2 up
ip netns exec B1 ip addr add 192.168.10.2/24 dev b1.2
ip netns exec B1 ifconfig    \\查看配置的ip地址
ip netns exec B1  ping 192.168.10.1  \\在B1网络名称空间可以ping通A1网络名称空间
64 bytes from 192.168.10.1: icmp_seq=1 ttl=64 time=2.66 ms
ip netns exec A1  ping 192.168.10.2   \\在A1网络名称空间可以ping通B1网络名称空间
64 bytes from 192.168.10.2: icmp_seq=1 ttl=64 time=1.52 ms
ovs-vsctl add-port br1 b12.2    \\添加b12.2端口到br1桥设备上
ovs-vsctl add-port br1 b13.2     \\添加b13.2端口到br1桥设备上
ovs-vsctl add-port br2 b12.1      \\添加b12.1端口到br2桥设备上
ovs-vsctl add-port br3 b13.1       \\添加b13.1端口到br3桥设备上
ovs-vsctl set Bridge br1 stp_enable=true \\为了防止br1、br2、br3桥设备产生环路,开启stp协议
ovs-vsctl set Bridge br2 stp_enable=true  \\为了防止br1、br2、br3桥设备产生环路,开启stp协议
ovs-vsctl set Bridge br3 stp_enable=true   \\为了防止br1、br2、br3桥设备产生环路,开启stp协议
ovs-vsctl add-port br1 GRE  \\宿主机的br1桥设备上添加一个用于GRE封装的端口
ovs-vsctl  set Interface GRE type=gre  options:remote_ip=192.168.204.132
上面的步骤在node4上做一遍,最后一步的地址改为192.168.204.131
测试两台宿主机之间网络名称空间的连通性
  [root@node3 ~]# ip netns exec B1 ping 192.168.10.10
  64 bytes from 192.168.10.10: icmp_seq=1 ttl=64 time=3.59 ms
  [root@node4 ~]# ip netns exec A2 ping 192.168.10.1
  64 bytes from 192.168.10.1: icmp_seq=1 ttl=64 time=6.75 ms
在node4宿主机上ping  node3宿主机上的网络名称空间,在node3宿主机上抓包分析
[root@node3 ~]# tcpdump -nn  -i eth1
10:15:38.768203 IP 10.10.10.1 > 10.10.10.2: GREv0, length 56: STP 802.1d, Config, Flags [none], bridge-id 8000.a2:49:24:81:6e:46.8001, length 35
通过以上数据转发,会发现数据是经过GRE转发的
[root@node3 ~]# ip netns exec A1 tcpdump -nn  icmp    -i a1.2
10:18:29.352487 IP 192.168.10.10 > 192.168.10.1: ICMP echo request, id 7211, seq 1, length 64

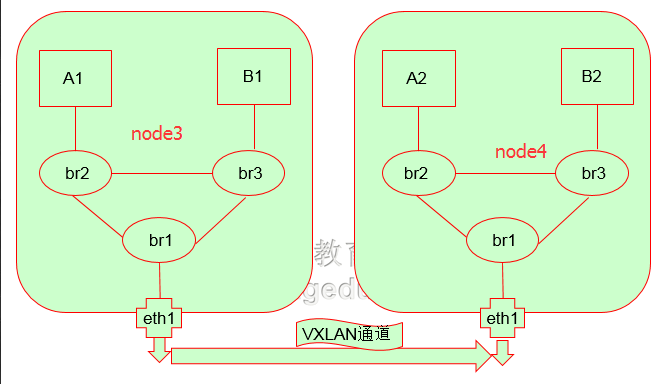

利用vxlan通道建一个跨多宿主机的虚拟化网络,环境centos6.7 拓扑图如下
步骤与gre的相同但最后一步变成了 ovs-vsctl set Interface vxlan type=vxlan options:remote_ip=192.168.204.131
在node4宿主机上ping  node3宿主机上的网络名称空间,在node3宿主机上抓包分析
[root@node3 ~]# tcpdump -nn -i eth1
10:34:12.799191 IP 10.10.10.1.58588 > 10.10.10.2.4789: UDP, length 60
通过以上数据分析,可以发现vxlan利用udp封装数据报文将两台宿主机之前的虚拟网络打通
